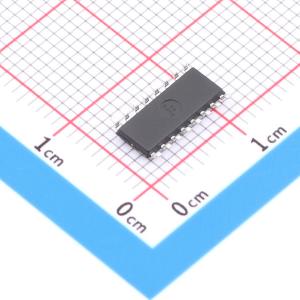

温馨提醒：图片仅供参考，商品以实物为准

CD4060SA16.TR

14级纹波进位二进制计数器/分频器和振荡器，具备三种振荡器终端和异步主复位输入

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 带时钟的14阶二进制纹波计数器/分配器
品牌名称: I-CORE(中微爱芯)
商品型号: CD4060SA16.TR
商品编号: C51940038
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.235225克(g)

商品参数

商品概述

CD4060是一款14级纹波进位二进制计数器/分频器和振荡器，具有三个振荡器端子、十个缓冲输出以及一个异步主复位输入。振荡器配置允许设计RC或晶体振荡器电路，也可由输入端的外部时钟信号替代。计数器在时钟的下降沿触发计数。高电平的主复位信号将独立于其他输入条件，复位所有计数器输出。该器件在3V至15V的推荐电源电压范围内工作。未使用的输入端必须连接到VDD、VSS或另一个输入。

商品特性

宽电源电压范围：3V至15V
容忍缓慢的时钟上升和下降时间
全静态操作
5V、10V和15V参数等级
标准化的对称输出特性
输入和输出具有静电防护
工作温度范围：-40℃至+125℃
封装形式：DIP16、SOP16、TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	二进制计数器
	分辨率(位)	-
	系列	CD4000
	工作电压	3V~15V
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	异步
	传播延迟(tpd)	100ns@15V,50pF
	耗散功率(Pd)	500mW
	工作温度	-40℃~+125℃
	功能特性	复位功能；静态运行
