- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

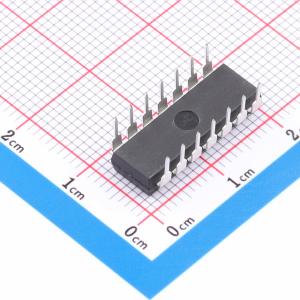

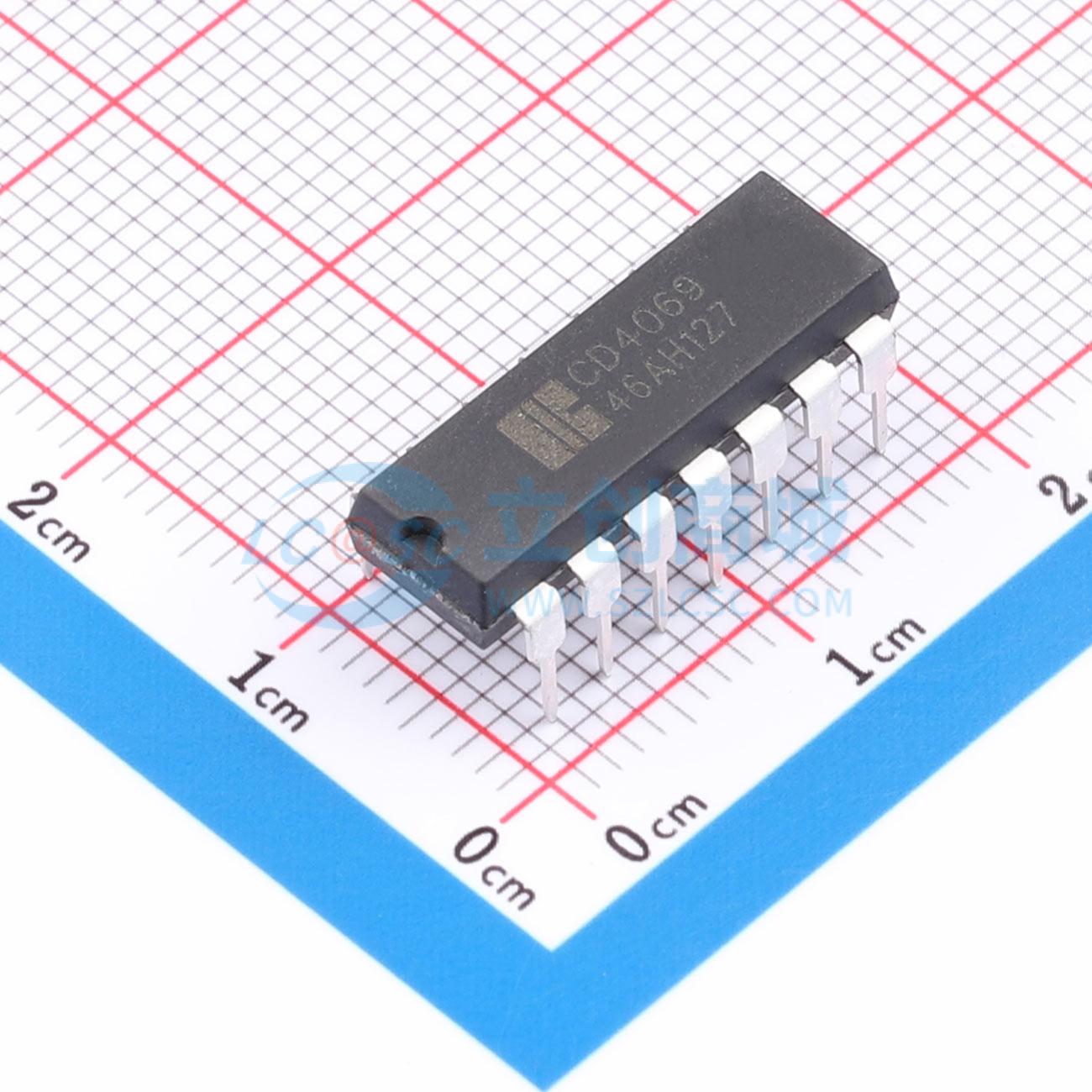

CD4069DA14.TB
6路无缓冲反相器，每路反相器相对独立
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6路反相器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4069DA14.TB
- 商品编号
- C51940039
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V | |
| 输出高电平(VOH) | 4.95V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 25ns@15V,50pF | |
| 系列 | CD4 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CD4069是一款6路无缓冲反相器，每一路反相器都是相对独立的。其正常工作时VDD接电源，VSS通常接地，VDD范围为3V ~ 15V。没有使用的输入端必须接电源、地或者其他输入端。其主要特点包括：电源电压范围：3V ~ 15V；工作环境温度范围：-40℃ ~ +125℃；封装形式：DIP14/SOP14/TSSOP14。
