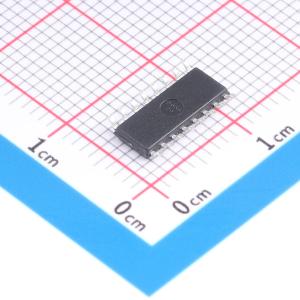

温馨提醒：图片仅供参考，商品以实物为准
CD4020SA16.TR
14级二进制计数器，带时钟输入、异步主复位输入和十二个全缓冲输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 14位二进制计数器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4020SA16.TR
- 商品编号
- C51940031
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.208211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 分辨率(位) | 14 | |
| 系列 | CD4000 | |
| 工作电压 | 3V~15V | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计数速率 | 10MHz；25MHz；35MHz | |
| 传播延迟(tpd) | 35ns@15V,50pF；30ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 复位功能 |
商品概述
CD4020是一款14级二进制计数器，具备时钟输入（CP）、异步主复位输入（MR）以及十二个完全缓冲的输出端（Q0和Q3至Q13）。其推荐工作电源电压VDD范围为3V至15V（相对于VSS，通常为地）。未使用的输入端必须连接到VDD、VSS或其他输入端。
商品特性
- 电源电压范围：3V至15V
- 工作温度范围：-40°C至+125°C
- 封装信息：DIP16/SOP16/TSSOP16
