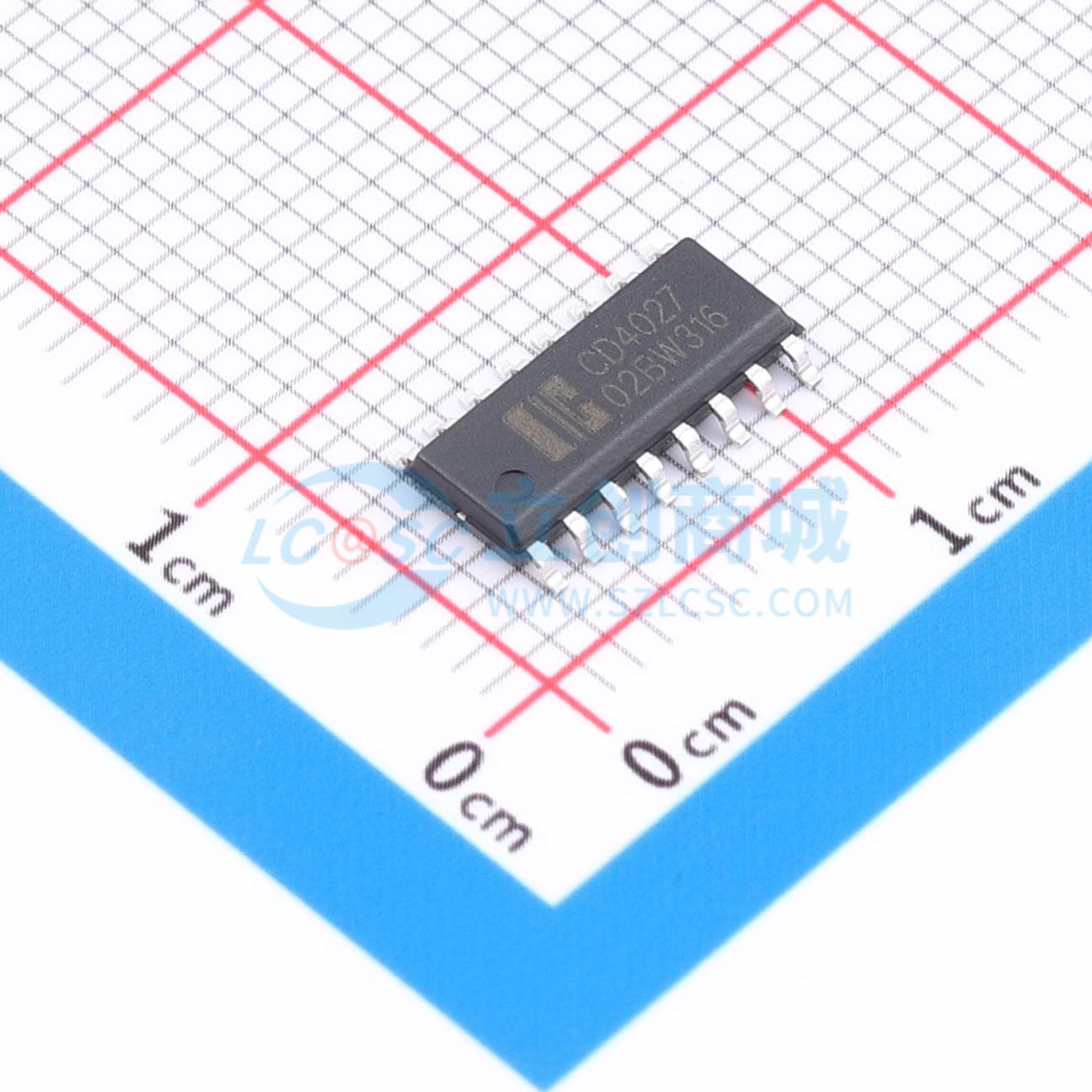

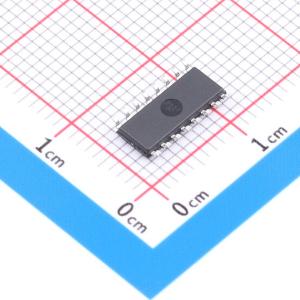

温馨提醒：图片仅供参考，商品以实物为准
CD4027SA16.TR
双JK触发器，具备异步清零和置位功能，输出经过缓冲处理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路JK触发器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4027SA16.TR
- 商品编号
- C51940032
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.187482克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 12MHz；3.5MHz；8MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 150ns@5V,50pF；65ns@10V,50pF；45ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | CD40 | |
| 灌电流(IOL) | 6.8mA；2.6mA；1mA | |
| 拉电流(IOH) | 2.6mA；1mA；6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 35ns；100ns；25ns | |
| 保持时间 | - |
商品概述
CD4027是一款边沿触发双JK触发器，具备独立的置位直接（SD）、清零直接（CD）、时钟（CP）输入和输出（Q，Q（上划线））。当CP为低电平时接收数据，并在时钟上升沿将数据传输至输出。高电平有效的异步清零直接（CD）和置位直接（SD）输入独立于J、K和CP输入，并优先于它们。输出经过缓冲，以实现系统性能。其推荐工作电源电压VDD范围为3V至15V（相对于VSS，通常为地）。未使用的输入必须连接到VDD、VSS或另一个输入。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态操作
- 5V、10V和15V参数额定值
- 标准化对称输出特性
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：DIP16/SOP16/TSSOP16
