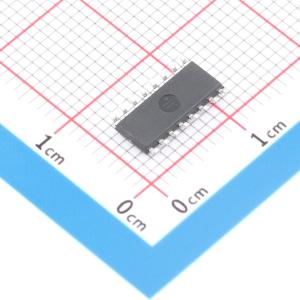

温馨提醒：图片仅供参考，商品以实物为准

CD4043SA16.TR

带三态输出的四R/S锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4路带三态输出的R/S锁存器
品牌名称: I-CORE(中微爱芯)
商品型号: CD4043SA16.TR
商品编号: C51940034
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.19381克(g)

商品参数

商品概述

CD4043是一款带三态输出和公共输出使能输入的四路R/S锁存器。每个锁存器具有高电平有效的置位输入、高电平有效的复位输入以及高电平有效的三态输出。当OE为高电平时，锁存器输出由nR和nS输入决定，如功能表所示。当OE为低电平时，锁存器输出处于高阻抗关断状态。OE不影响锁存器的状态。高阻抗关断特性允许输出进行公共总线连接。其工作在建议的VDD电源电压范围3V至15V之间，参考VSS。未使用的输入必须连接到VDD、VSS或另一个输入。

商品特性

5V、10V和15V参数等级
标准化的对称输出特性
规定工作温度范围为-40°C至+125°C
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	SR锁存器
	输出类型	三态
	工作电压	3V~15V
	通道数	4
	拉电流(IOH)	3mA
	灌电流(IOL)	3mA

	属性	参数值
	传播延迟(tpd)	25ns
	系列	CD4043
	工作温度	-40℃~+125℃
	建立时间	-
	保持时间	-
	静态电流(Iq)	80uA
