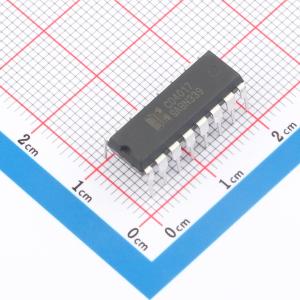

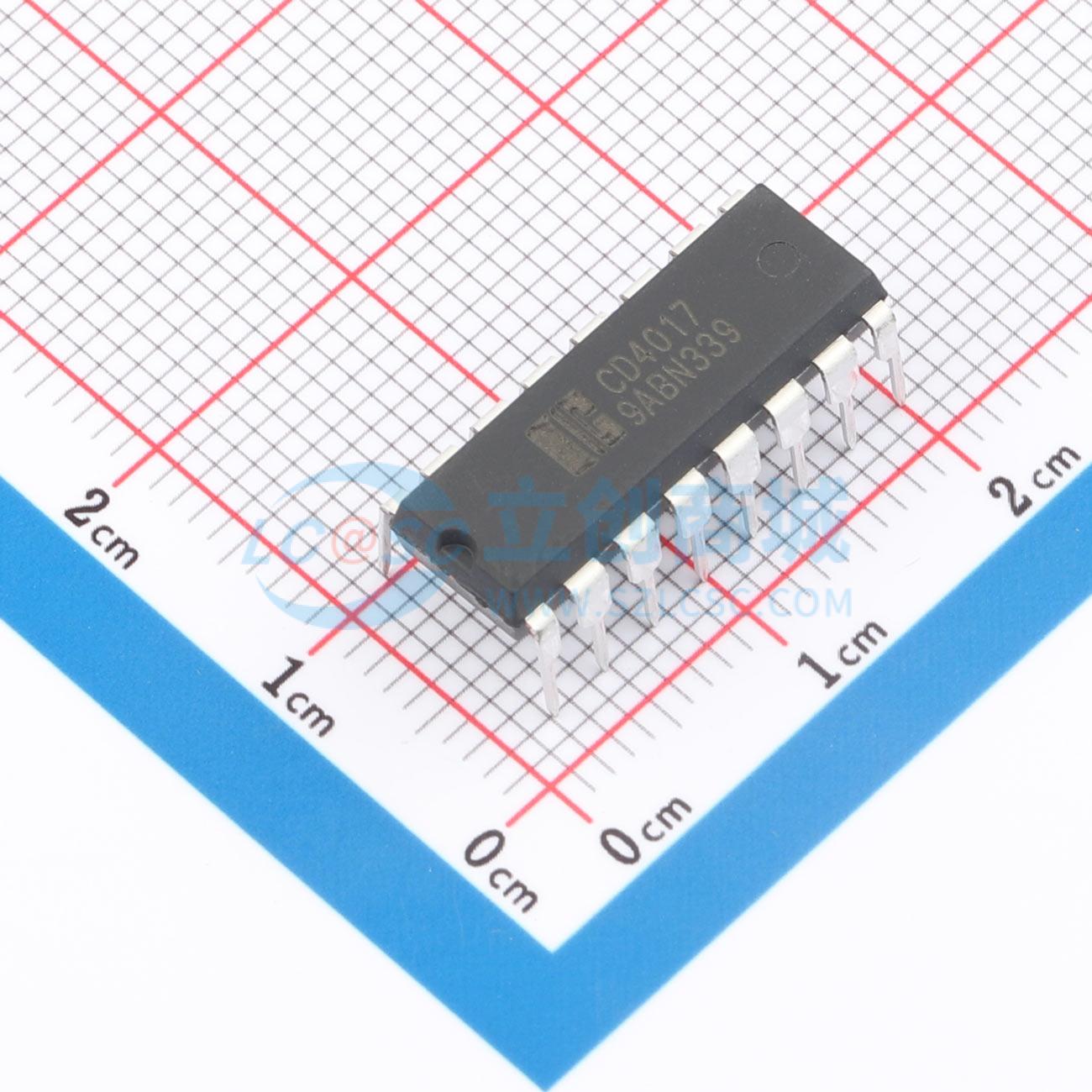

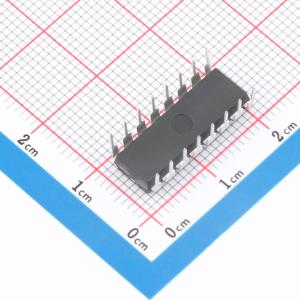

CD4017DA16.TB
5级约翰逊十进制计数器，带十个无尖峰解码高电平输出、进位输出、时钟输入和主复位输入，具备自动计数器校正功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5阶Johnson译码计数器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4017DA16.TB
- 商品编号
- C51939979
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 十进制计数器 | |
| 分辨率(位) | - | |
| 系列 | CD4000 | |
| 工作电压 | 3V~15V | |
| 触发沿 | 上升沿；下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 传播延迟(tpd) | 85ns@15V,50pF | |
| 耗散功率(Pd) | 500mW | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；自动校准 |
商品概述
CD4017是一款5级约翰逊十进制计数器，具有十个无尖峰译码有效高电平输出（Q0至Q9）、一个来自最高有效位触发器的有效低电平进位输出（Q5-9）、有效高电平与有效低电平时钟输入（CP0、CP1）以及一个超控异步主复位输入（MR）。当CP1为低电平时，CP0的低电平到高电平转换会使计数器前进；或者当CP0为高电平时，CP1的高电平到低电平转换也会使计数器前进。在级联计数器时，当计数器处于状态5、6、7、8和9时为低电平的Q5-9输出可用于驱动下一级计数器的CP0输入。MR上的高电平可将计数器复位至零（Q0=Q5-9=高电平；Q1至Q9=低电平），该操作独立于时钟输入（CP0、CP1）。内部电路提供自动计数器代码校正：在出现任何非法代码后，计数器会在11个时钟脉冲内恢复到正确的计数模式。其工作电源电压VDD推荐范围为3V至15V（相对于VSS，通常为地）。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围：3V至15V
- 自动计数器校正
- 耐受缓慢的时钟上升和下降时间
- 提供5V、10V和15V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40℃至+125℃
- 封装信息：DIP16/SOP16/TSSOP16
