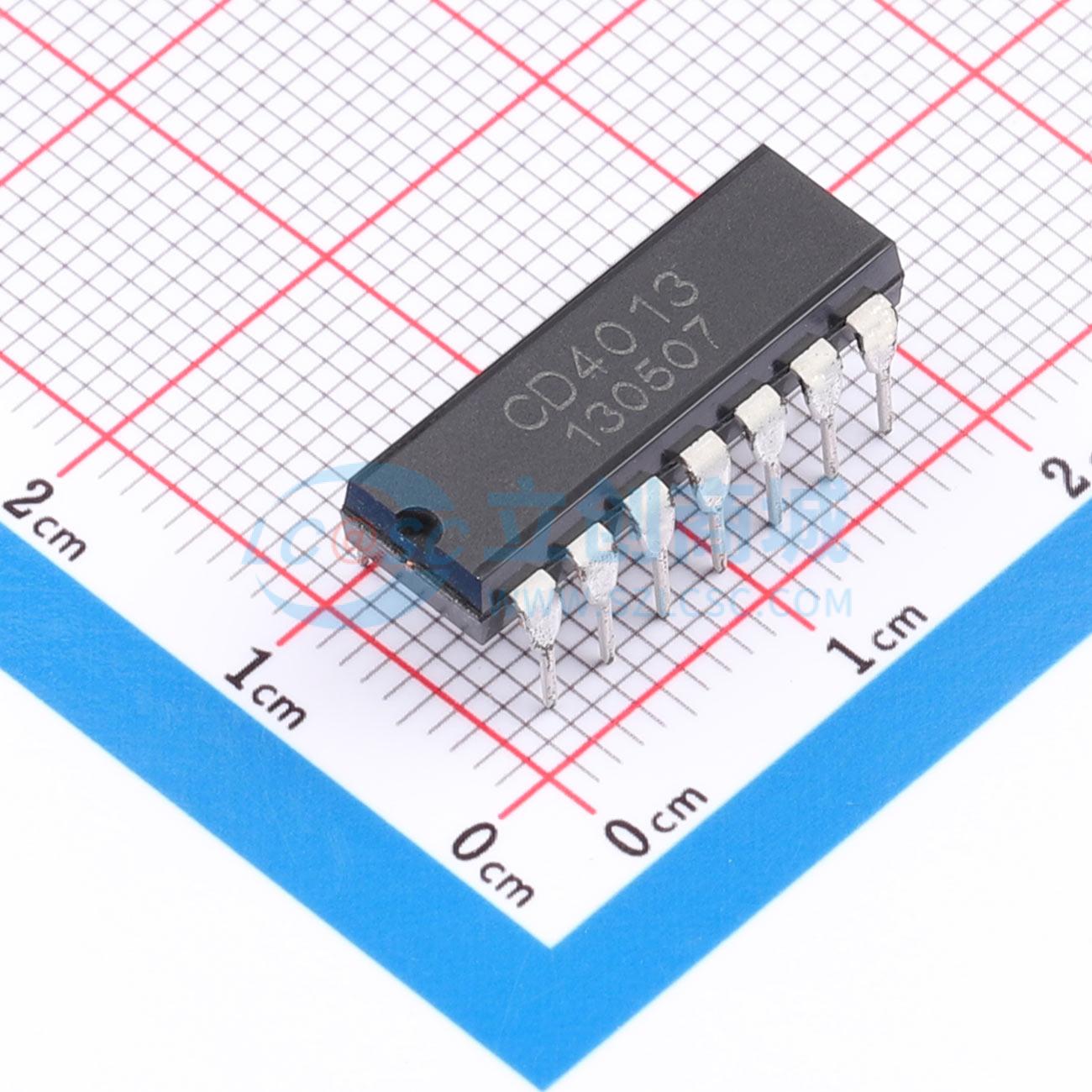

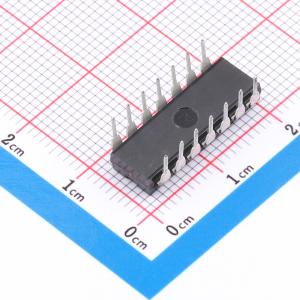

CD4013DA14.TB
双D型触发器，具备独立输入输出，时钟输入有施密特触发功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路D型触发器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4013DA14.TB
- 商品编号
- C51939977
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz；7MHz；16MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 150ns@5V,50pF；65ns@10V,50pF；45ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | CD40 | |
| 灌电流(IOL) | 6.8mA；2.6mA；1mA | |
| 拉电流(IOH) | 2.6mA；1mA；6.8mA | |
| 静态电流(Iq) | 1uA；4uA；2uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns；10ns；7ns | |
| 保持时间 | 2ns；2ns；2ns |
商品概述
CD4013是一款双D型触发器，具有独立的置位直接输入、清零直接输入、时钟输入和输出。当时钟输入为低电平时接收数据，并在时钟的上升沿将数据传输至输出。高电平有效的异步清零和置位输入独立于D或时钟输入，并优先于它们。输出经过缓冲以提供系统性能。时钟输入的施密特触发器特性使电路对较慢的时钟上升和下降时间具有高度容忍性。其推荐工作电源电压范围为3V至15V。未使用的输入必须连接到VDD、VSS或另一个输入。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态操作
- 5V、10V和15V参数额定值
- 标准化的对称输出特性
- 对缓慢的时钟上升和下降时间具有容忍性
- 工作温度范围：-40°C至+125°C
- 封装信息：DIP14/SOP14/TSSOP14
