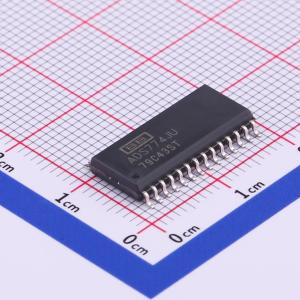

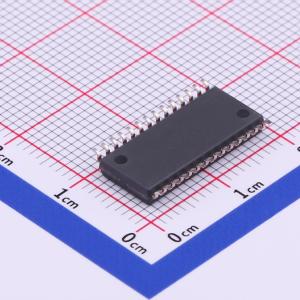

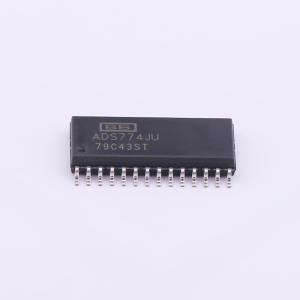

温馨提醒：图片仅供参考，商品以实物为准
ADS774JU/1k
ADS774JU/1k
- 描述
- ADS774 兼容微处理器的采样 CMOS A/D 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS774JU/1k
- 商品编号
- C527442
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.969克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 117kHz | |
| 通道数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 并行 | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS774是一款12位逐次逼近型模数转换器，采用低功耗CMOS技术实现创新的电容阵列（CDAC）。在大多数应用中，它可直接替代ADC574、ADC674和ADC774型号，具备内部采样功能，功耗更低，且能在单+5V电源下工作。 ADS774集成了内部时钟、微处理器接口、三态输出以及用于0V至+10V、0V至+20V、±5V或±10V输入范围的内部缩放电阻。在整个工作温度范围内，包括采集和转换在内的最大吞吐时间为8.5μs。 用户可完全控制内部采样功能，这有助于在大多数现有设计中省去外部采样/保持放大器。 ADS774需要+5V电源，-15V电源可选，无需+15V电源。可用封装包括0.3英寸或0.6英寸宽的28引脚塑料DIP和28引脚SOIC。
商品特性
- 用于新设计时可替代ADC574、ADC674和ADC774
- 集成参考、时钟和微处理器接口的完整采样模数转换器
- 快速采集和转换：全温度范围内最大8.5μs
- 在大多数应用中无需外部采样/保持器，保证交直流性能
- 单+5V电源供电
- 低功耗：最大120mW
- 封装选项：0.6英寸和0.3英寸DIP、SOIC
