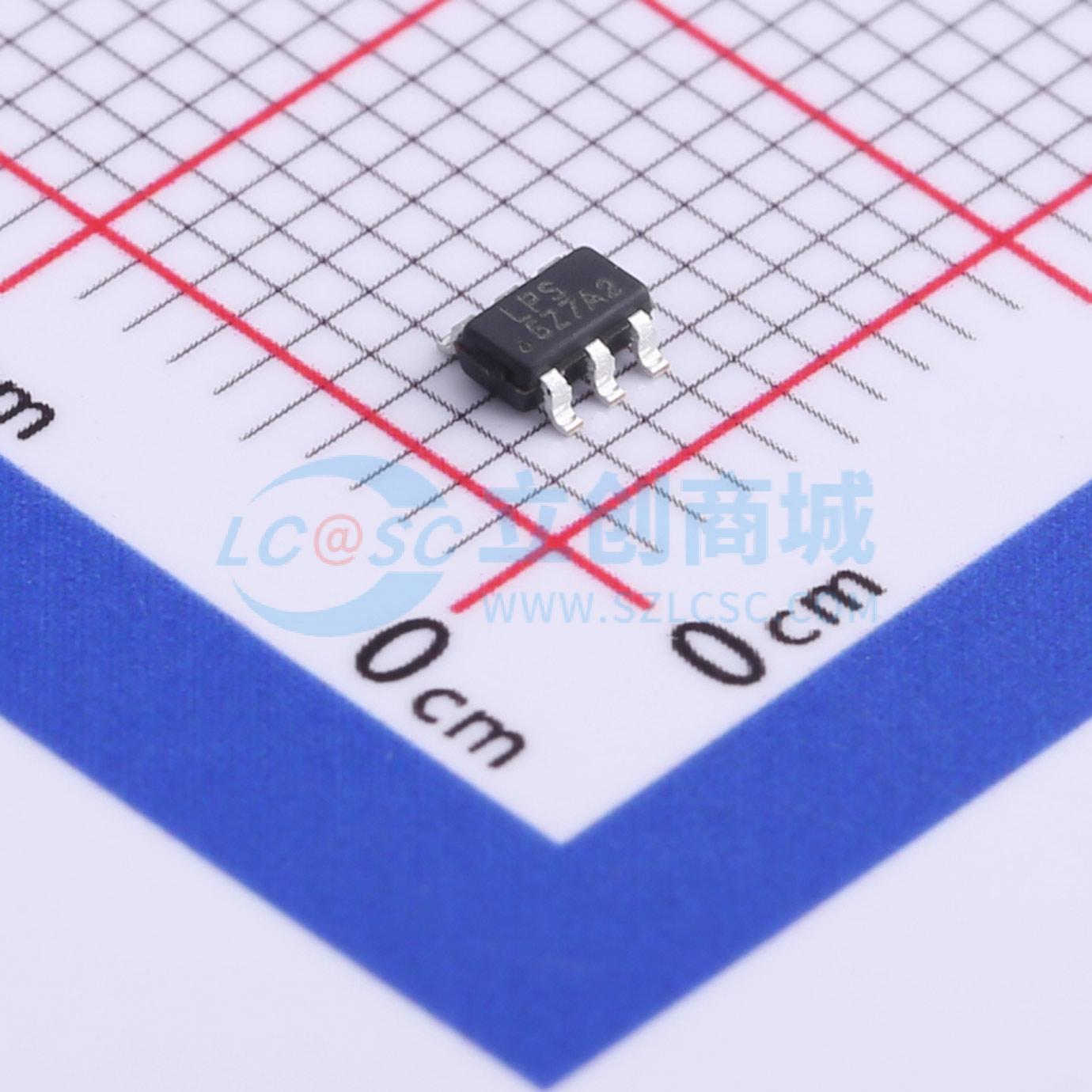

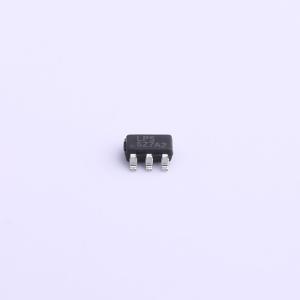

温馨提醒：图片仅供参考，商品以实物为准
LP6212AB6F
高效4A升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6212A是一款高效的4A升压DC-DC转换器,采用电流模式控制,具有高达90%的效率。其内置4A电流开关,支持关断模式下输出与输入断开,关断电流小于1μA。工作频率为1MHz,具有内部补偿和软启动功能。该器件采用SOT23-6封装,适用于电池产品和主机产品。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6212AB6F
- 商品编号
- C517047
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.2V~5.5V | |
| 输出电压 | 2.5V~10V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.2MHz | |
| 工作温度 | -20℃~+85℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LP6212A是一款电流模式升压型DC-DC转换器。其内置4A电流功率MOSFET的PWM电路使该转换器具有高效性。LP6212A采用了1MHz恒定频率的PWM控制方案。高频PWM操作还可通过减小外部元件尺寸节省电路板空间。LP6212A具备在轻载时自动切换到脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率能够满足小LC滤波器值和低工作电流的要求，同时保持高效率。LP6212A具备欠压锁定、电流限制和热过载保护功能，可防止在输出过载时损坏器件。LP6212A采用小型SOT23 - 6封装。
商品特性
- 效率高达90%
- 关断模式下输出与输入断开
- 关断电流：<1μA
- 输出电压高达10V
- 内部补偿、软启动
- 1MHz固定频率开关
- 高开关导通电流：4A
- 采用SOT23 - 6封装
应用领域
- 电池产品
- 主机产品
- 面板
