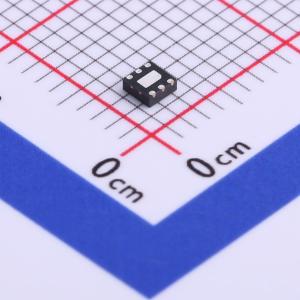

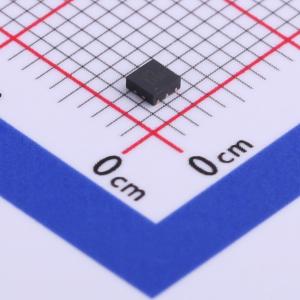

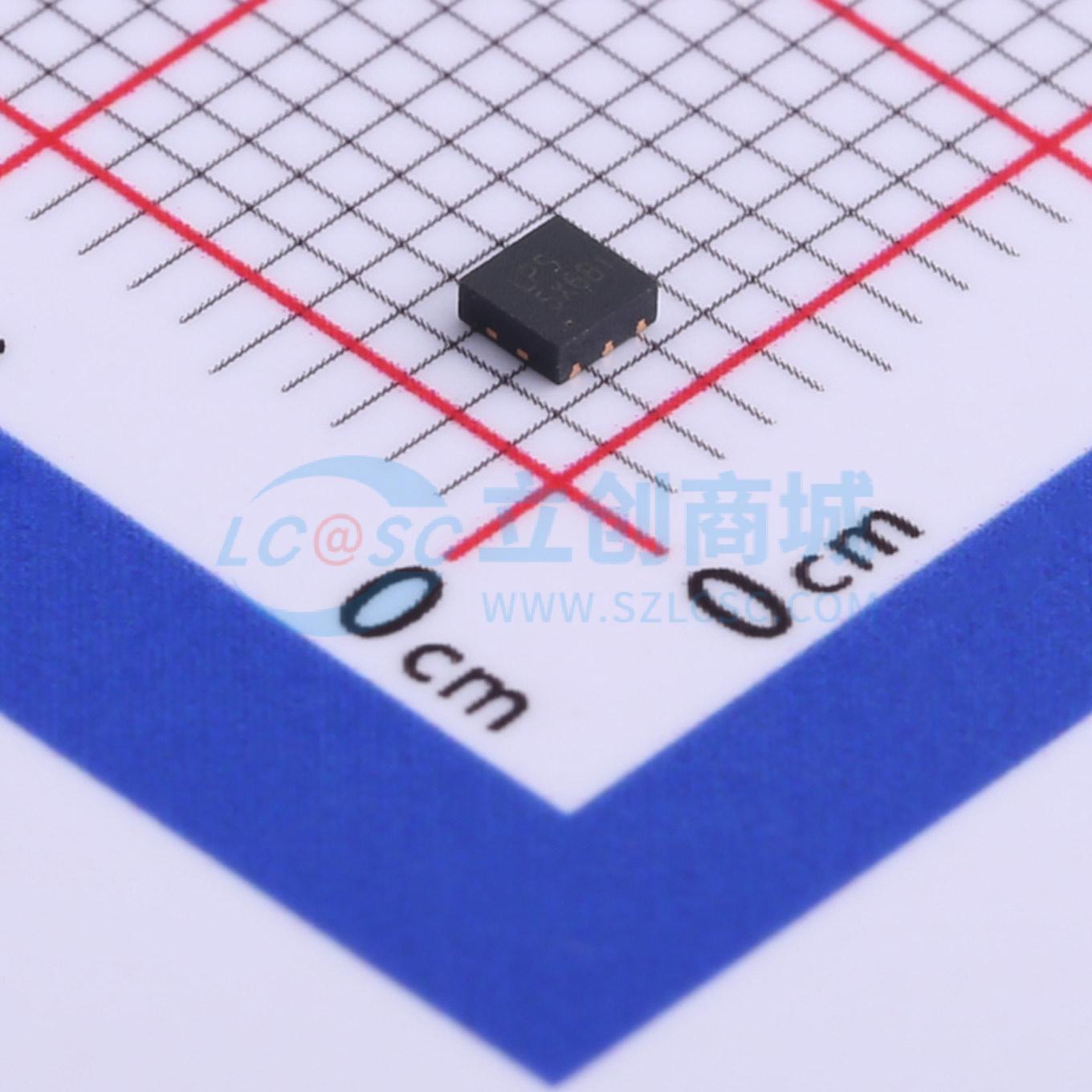

温馨提醒：图片仅供参考，商品以实物为准
LP6236QVF
高效2.0A升压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6236是一款800KHz PWM升压开关稳压器，专为恒压升压应用而设计。LP6236可驱动最高25V的负载。LP6236采用了800KHz恒定频率的PWM控制方案
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6236QVF
- 商品编号
- C517059
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~6V | |
| 输出电压 | 2.5V~25V | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6236是一款800KHz PWM升压开关稳压器，专为恒压升压应用而设计。LP6236可驱动高达25V的负载。LP6236采用了800KHz的恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。LP6236具备轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率能够满足小LC滤波器值和低工作电流的要求，同时具备高效率。 LP6236具备欠压锁定、限流和热过载保护功能，可防止在输出过载时损坏器件。LP6236提供小型SOT23 - 6/DFN - 6封装。
商品特性
- 效率高达94%
- 关断模式下输出与输入断开
- 关断电流：<1uA
- 输出电压高达25V
- 内部补偿、软启动
- 800KHz固定频率开关
- 高开关导通电流：2.0A
- 提供SOT23 - 6/TDFN - 6封装
应用领域
- 电池产品
- 主机产品
- 面板
