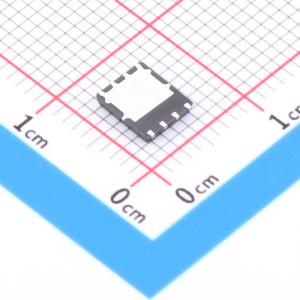

温馨提醒：图片仅供参考，商品以实物为准
DON60N12T
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGT工艺/N管/120V/60A/13mΩ/(典型10mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON60N12T
- 商品编号
- C50386317
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 125W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 2.2nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 536pF |
商品特性
- VDS = 120 V,ID = 60 A,RDS(ON) < 13 m Ω(VGS = 10 V 时,典型值为 10 m Ω)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低 RDS(ON)
- 封装散热性能出色
- 湿度敏感度等级为3级(MSL3)
