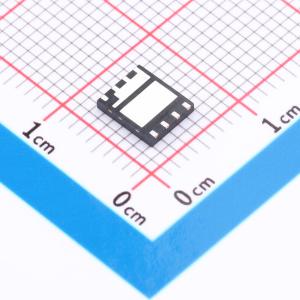

温馨提醒：图片仅供参考，商品以实物为准

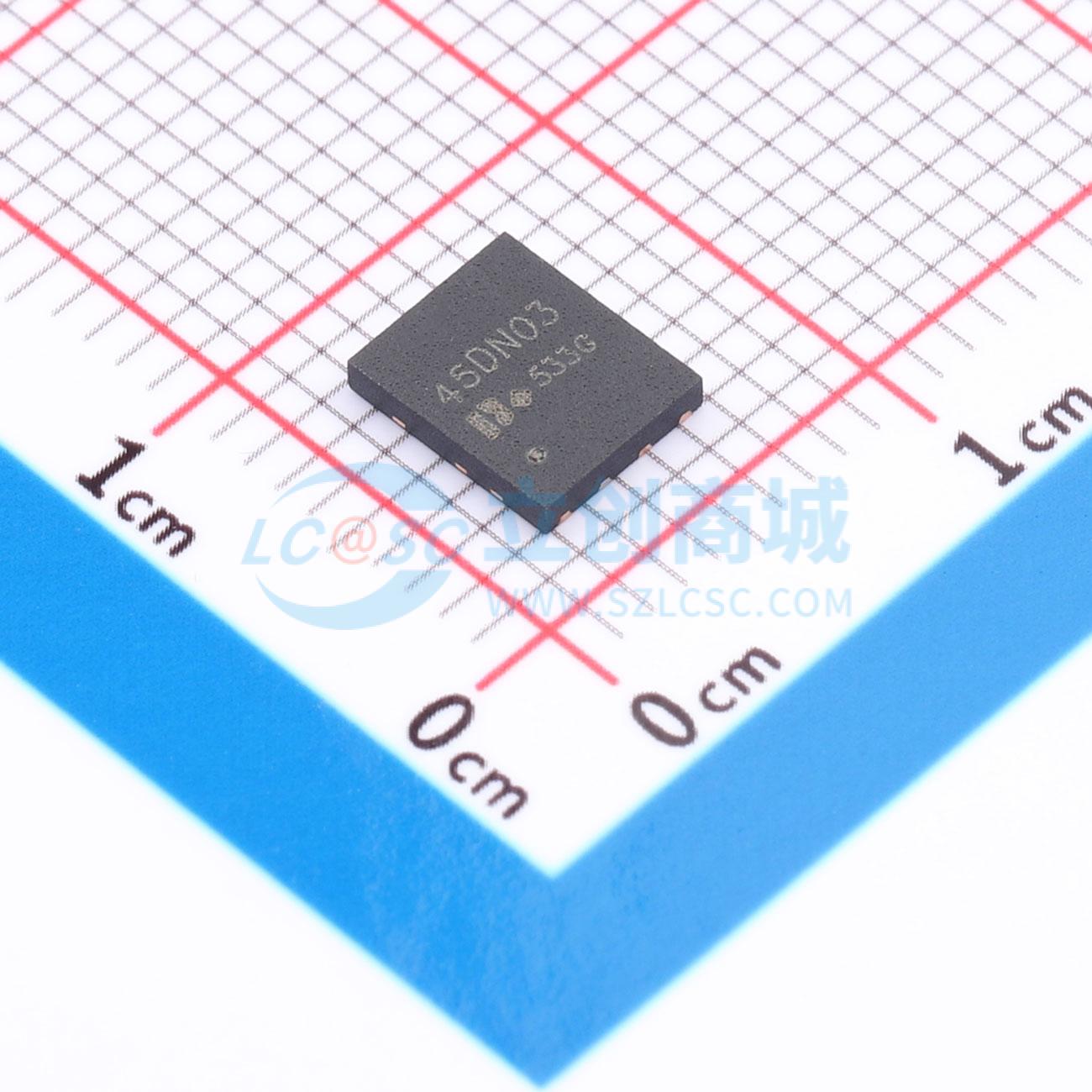

DOM45DN03
双N沟道MOSFET，低栅极电荷，先进沟槽技术
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N+N管/30V/45A/8mΩ/(典型6.2mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOM45DN03
- 商品编号
- C50386326
- 商品封装
- DFN5x6AsymDual
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 6.2mΩ@10V | |
| 耗散功率(Pd) | 15W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.3nC@10V | |
| 输入电容(Ciss) | 1.12nF | |
| 反向传输电容(Crss) | 151pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 286pF |
商品特性
- VDS = 30 V,ID = 45 A,RDS(ON) < 8 m Ω(在 VGS = 10 V 时,典型值为 6.2 m Ω)
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术,实现超低 RDS(ON)。
- 封装散热性能出色。
- 湿敏等级3级(MSL3)
应用领域
- 便携式设备充电开关
- 小型无刷直流电机驱动
- 便携式设备负载开关
- 直流 - 直流转换器
- 电源管理功能
