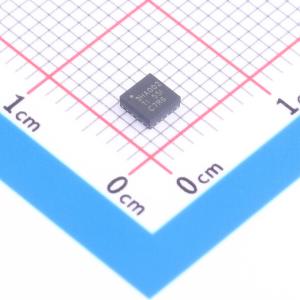

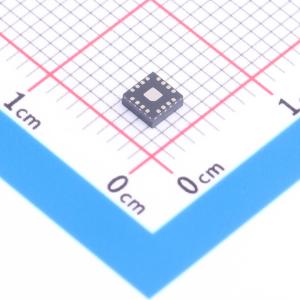

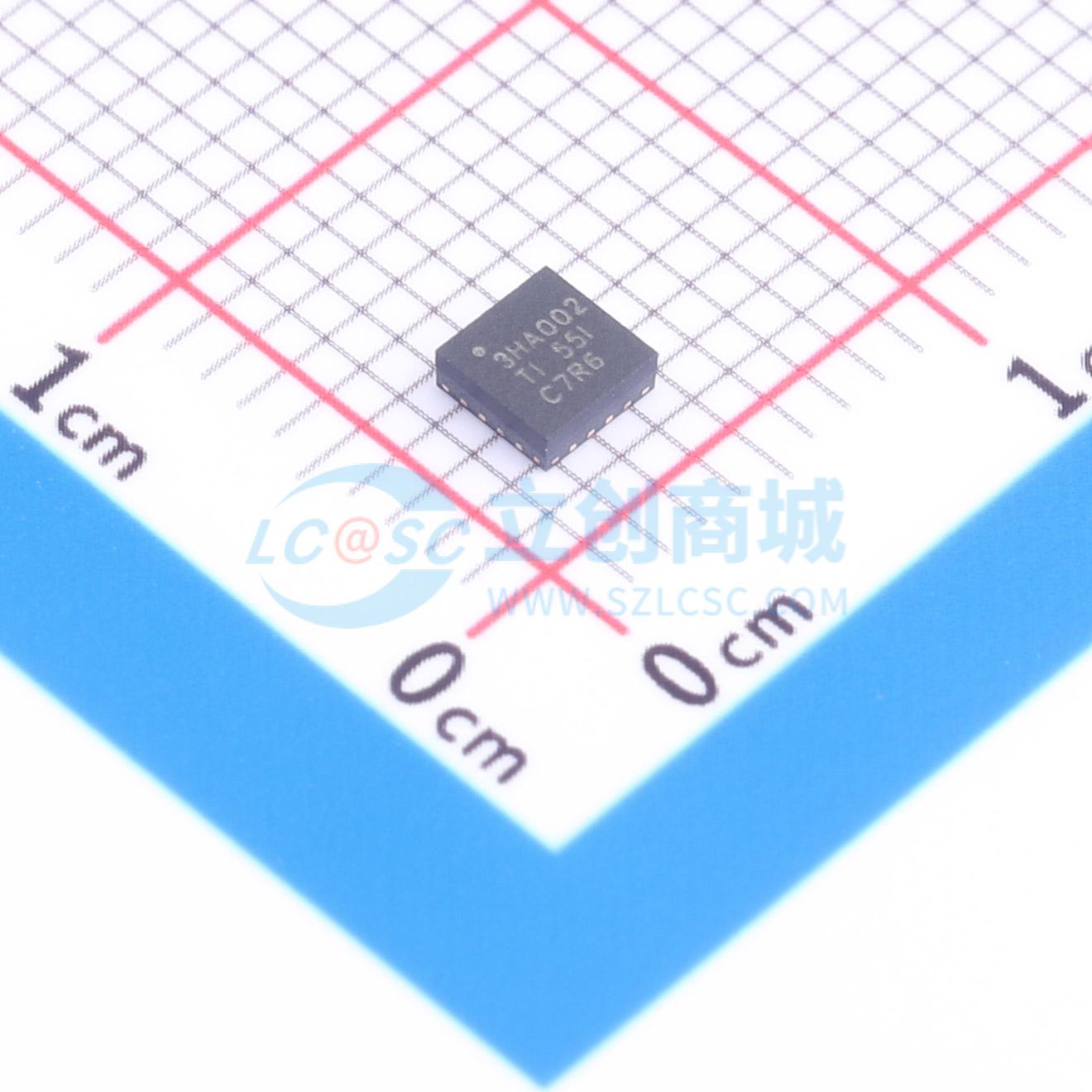

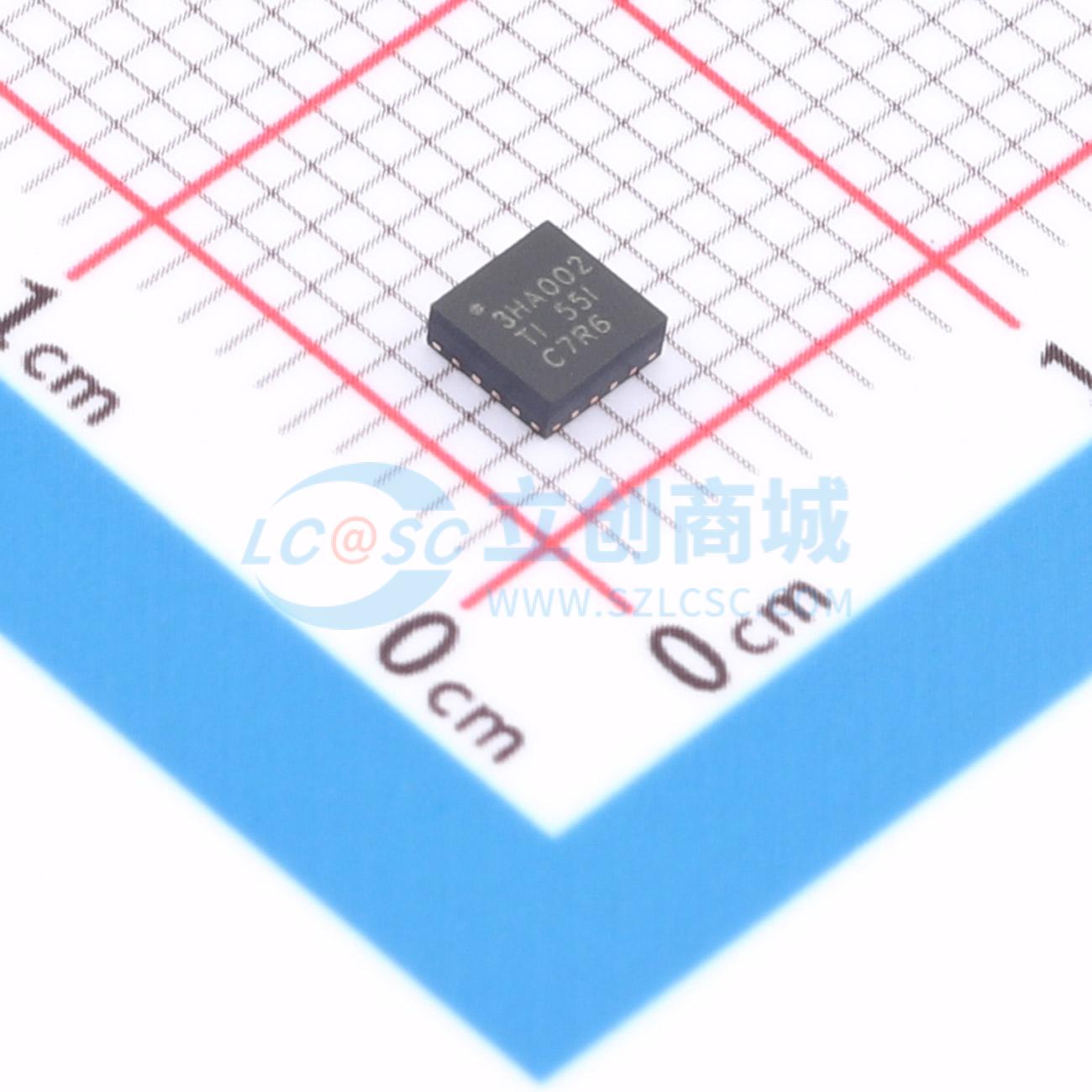

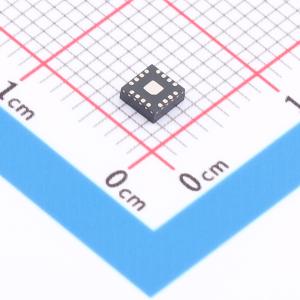

LMK3H0102A002RERR实物图
  • LMK3H0102A002RERR商品缩略图
  • LMK3H0102A002RERR商品缩略图
  • LMK3H0102A002RERR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LMK3H0102A002RERR

LMK3H0102A002RERR

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
LMK3H0102A002RERR
商品编号
C50386706
商品封装
TQFN-16(3x3)​
包装方式
编带
商品毛重
1.79克(g)

商品参数

属性参数值
商品目录时钟发生器/频率合成器/PLL
接口类型I2C
最大输出频率400MHz
工作电压1.71V~1.89V;3.135V~3.465V;2.375V~2.625V
输出通道数2
工作温度-40℃~+85℃
属性参数值
相邻周期抖动25ps;20ps
相位抖动105fs
相位偏移不支持
时钟/振荡器内置
输出电平LVCMOS;LVDS;HCSL

商品概述

LMK3H0102是一款符合PCIe Gen 1至Gen 7标准的2输出无参考时钟发生器,支持扩频时钟(SSC)。该器件基于TI专有体声波(BAW)技术,无需任何晶体或外部时钟参考即可提供±25ppm的时钟输出。该器件可同时提供两路SSC时钟、两路非SSC时钟,或一路SSC时钟和一路非SSC时钟。该器件满足从Gen 1到Gen 7的完整PCIe合规要求,包括带或不带SSC的共钟、独立参考无扩频(SRNS)以及独立参考独立扩频(SRIS)。该器件可通过引脚或I2C接口轻松配置。

商品特性

  • 集成BAW谐振器,无需外部参考
  • 灵活的频率生成
  • 两个通道分频器,可输出最多3个独特频率,频率范围为2.5MHz至400MHz
  • LVCMOS输出最高支持200MHz,支持1.8V、2.5V或3.3V电压
  • OUT0和OUT1引脚支持AC-LVDS、DC-LVDS、LP-HCSL与LVCMOS组合输出
  • 额外提供LVCMOS输出,最多可生成5路LVCMOS时钟
  • 总输出频率稳定度:±25ppm
  • 提供2种功能模式:I2C模式或预编程OTP模式;支持完全可配置的I2C地址
  • 符合PCIe Gen 1至Gen 7标准,支持带或不带SSC的共钟、SRNS和SRIS
  • 带SSC时具有极低的PCIe抖动:PCIe Gen 3共钟抖动最大值为135.3fs;PCIe Gen 4共钟抖动最大值为135.3fs;PCIe Gen 5共钟抖动最大值为57.5fs;PCIe Gen 6共钟抖动最大值为34.5fs;PCIe Gen 7共钟抖动最大值为29.6fs
  • 支持可编程SSC调制深度
  • 预编程支持在200MHz FOD频率下,–0.1%、–0.25%、–0.3%和–0.5%下扩;寄存器可编程支持–0.1%至–3%下扩或±0.05%至±1.5%中心扩
  • 电源电压范围:1.8V 至 3.3V
  • 内部集成LDO,LP-HCSL输出在500kHz开关噪声下的PSNR为–93.1dBc
  • 启动时间:<1.5ms
  • 输出间偏移:<50ps
  • 故障安全数字输入引脚

应用领域

  • PCIe Gen 1至Gen 7时钟生成
  • 服务器主板
  • NIC、SmartNIC
  • 硬件加速器
  • 多功能打印机
  • PCIe SSD
  • 附加卡
  • PCIe扩展卡
