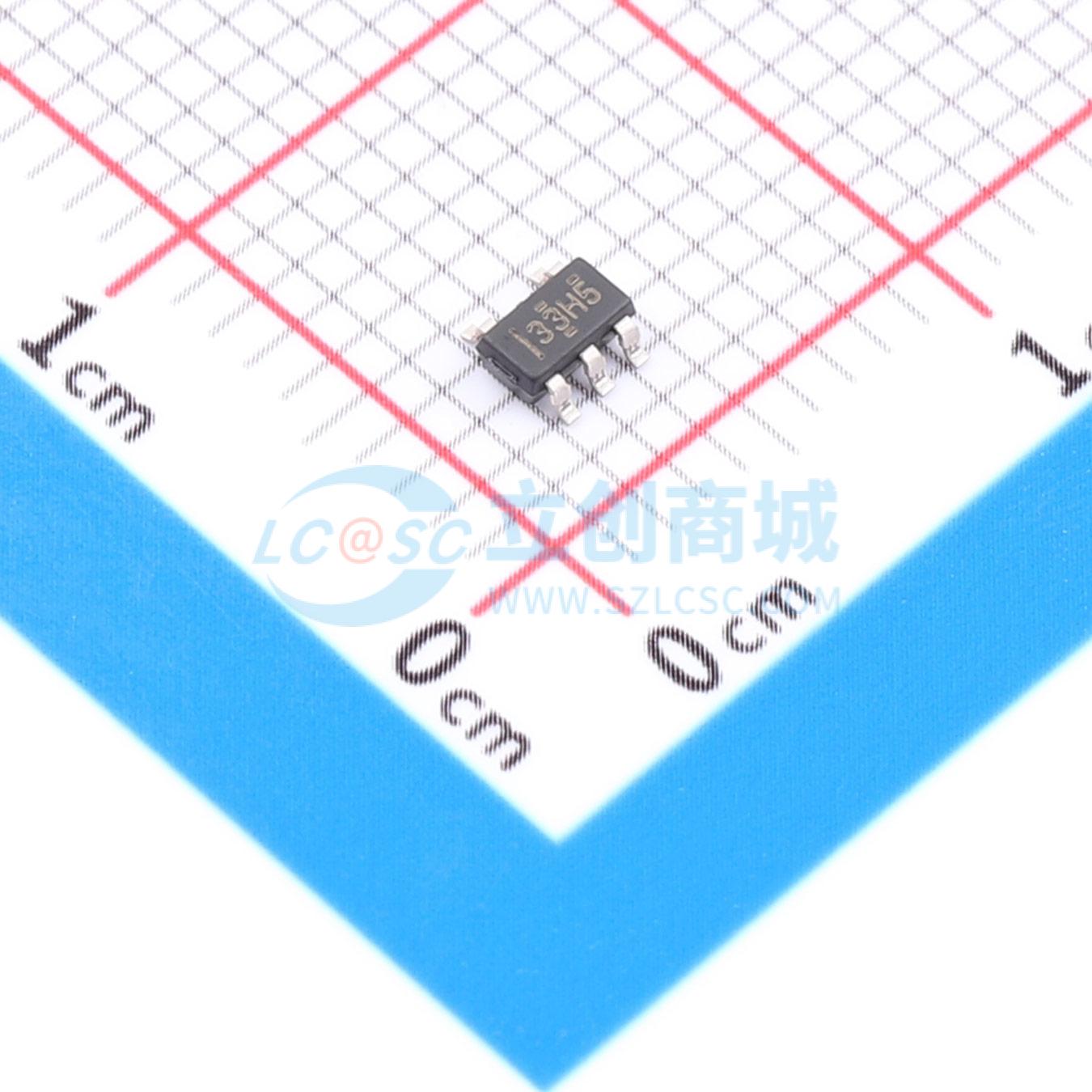

74LVC1G08QDBVRQ1G4实物图

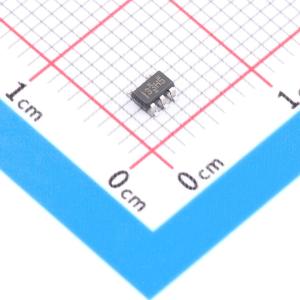

  • 74LVC1G08QDBVRQ1G4商品缩略图

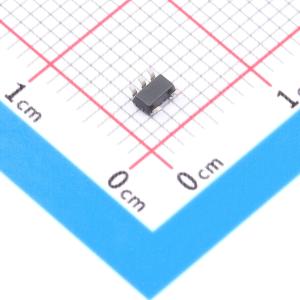

  • 74LVC1G08QDBVRQ1G4商品缩略图
  • 74LVC1G08QDBVRQ1G4商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74LVC1G08QDBVRQ1G4

74LVC1G08QDBVRQ1G4

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
74LVC1G08QDBVRQ1G4
商品编号
C50386656
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.37克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V;2V
属性参数值
输入低电平(VIL)800mV;700mV
输出高电平(VOH)2.4V;1.9V;1.2V;3.8V;2.3V
输出低电平(VOL)450mV;550mV;300mV;100mV;400mV
系列74LVC
传播延迟(tpd)6ns@5V,15pF
工作温度-40℃~+125℃
每门输入数量2

商品概述

该单路2输入正与门专为在1.65V 至 5.5V VCC 电压下运行而设计。SN74LVC1G08-Q1 器件以正逻辑执行布尔函数 Y = A · B 或 Y = Ā + B̅。该器件专用于使用 Ioff 的局部断电应用,Ioff 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。CMOS 器件具有高输出驱动,同时在宽 VCC 工作范围内保持低静态功率耗散。SN74LVC1G08-Q1 采用多种封装,包括封装尺寸为 1.45mm × 1.00mm 的超小型 DRY 封装。

商品特性

  • 符合面向汽车应用的 AEC-Q100 标准,器件温度等级 1:-40℃ 至 +125℃
  • 支持 5V VCC 运行
  • 过压容差输入:最高可达 5.5V
  • 支持向下转换:到 VCC
  • 低功耗:最大 10µA ICC
  • 3.3V 时,输出驱动为 ±24mA
  • Ioff 支持带电插入、局部关断模式和后驱动保护
  • 闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求

应用领域

  • 汽车应用
  • 将多个电源轨的电源正常信号相结合
  • 防止在条件为真时传递信号
  • 将低电平有效误差信号进行结合
