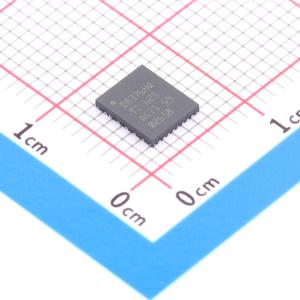

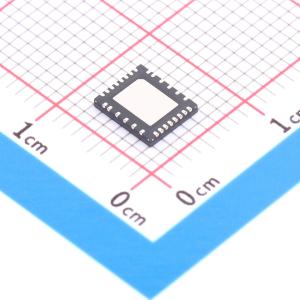

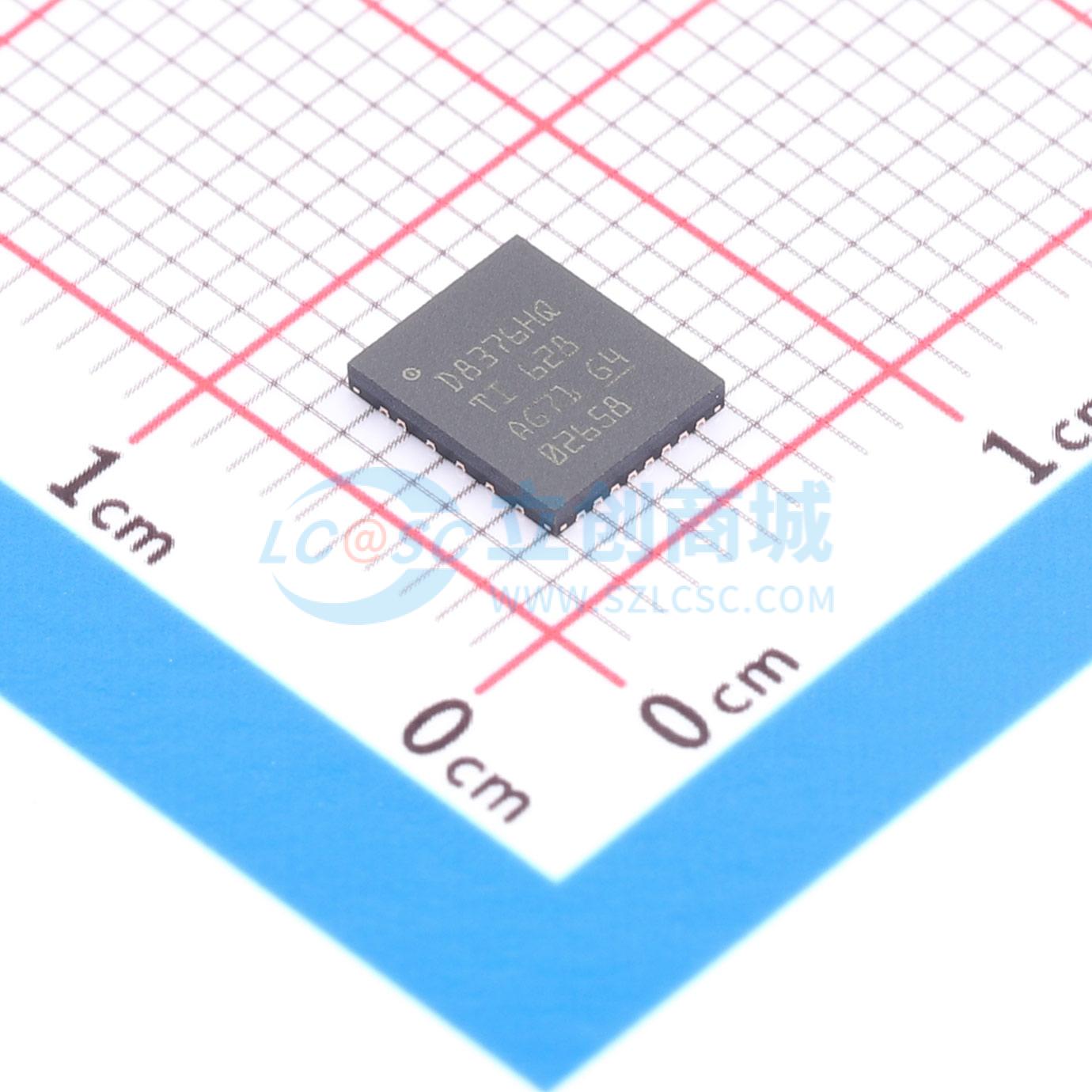

DRV8376HQNLGRQ1

DRV8376-Q1为4.5V至65V的无刷直流电机提供栅极驱动和功率级。DRV8376集成了三个半桥，最大耐压为70V，导通电阻RDS(ON)低至400mΩ（高侧加低侧），可实现高功率驱动能力。电流通过集成的电流检测功能进行检测，无需外部检测电阻。带有集成LDO的电源管理功能可为器件生成所需的电压轨，还可用于为外部电路供电。DRV8376-Q1支持6x或3x PWM控制方案，可配合外部微控制器实现有传感器或无传感器磁场定向控制（FOC）、正弦控制或梯形控制。DRV8376支持最高100kHz的PWM频率。控制方案可通过硬件引脚或寄存器设置进行高度配置，配置范围从电机限流特性到故障响应。DRV8376-Q1集成了大量保护功能，用于保护器件、电机和系统免受故障事件影响。

• 三相BLDC电机驱动器
• 支持48V系统
• 支持最高100kHz PWM频率
• 有源消磁可降低功率损耗
• 逐周期电流限制，可限制相电流
• 工作电压范围4.5V至65V，最大值70V
• 高输出电流能力:峰值4.5A
• MOSFET导通电阻低
• 使用1.1V/ns压摆率降低开关损耗，并采用反向恢复损耗最小化技术
• 提供可调压摆率选项
• 死时间小于200ns，传播延迟小于100ns，可实现低音频噪声和便捷的电机控制
• 低功耗睡眠模式
• 多种控制接口选项
• 支持6x PWM控制接口
• 支持3x PWM控制接口
• 无需外部电流检测电阻，内置电流检测
• 灵活的器件配置选项
• DRV8376S:通过5MHz 16位SPI实现器件配置和故障状态读取
• DRV8376H:基于硬件引脚的配置
• 支持1.8V、3.3V和5V逻辑输入
• 内置3.3V（精度5%）、30mA LDO稳压器
• 内置5V（精度5%）、30mA LDO稳压器
• 集成保护功能
• 电源欠压锁定（UVLO）
• 电荷泵欠压（CPUV）
• 过流保护（OCP）
• 热警告和关断（OTW/OTSD）
• 故障状态指示引脚（nFAULT）
• 可选的SPI故障诊断

• 无刷直流（BLDC）电机模块
• HVAC电机
• 办公自动化设备
• 工厂自动化与机器人
• 无线天线电机
• 无人机
