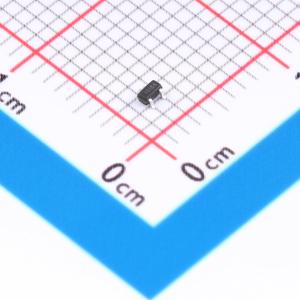

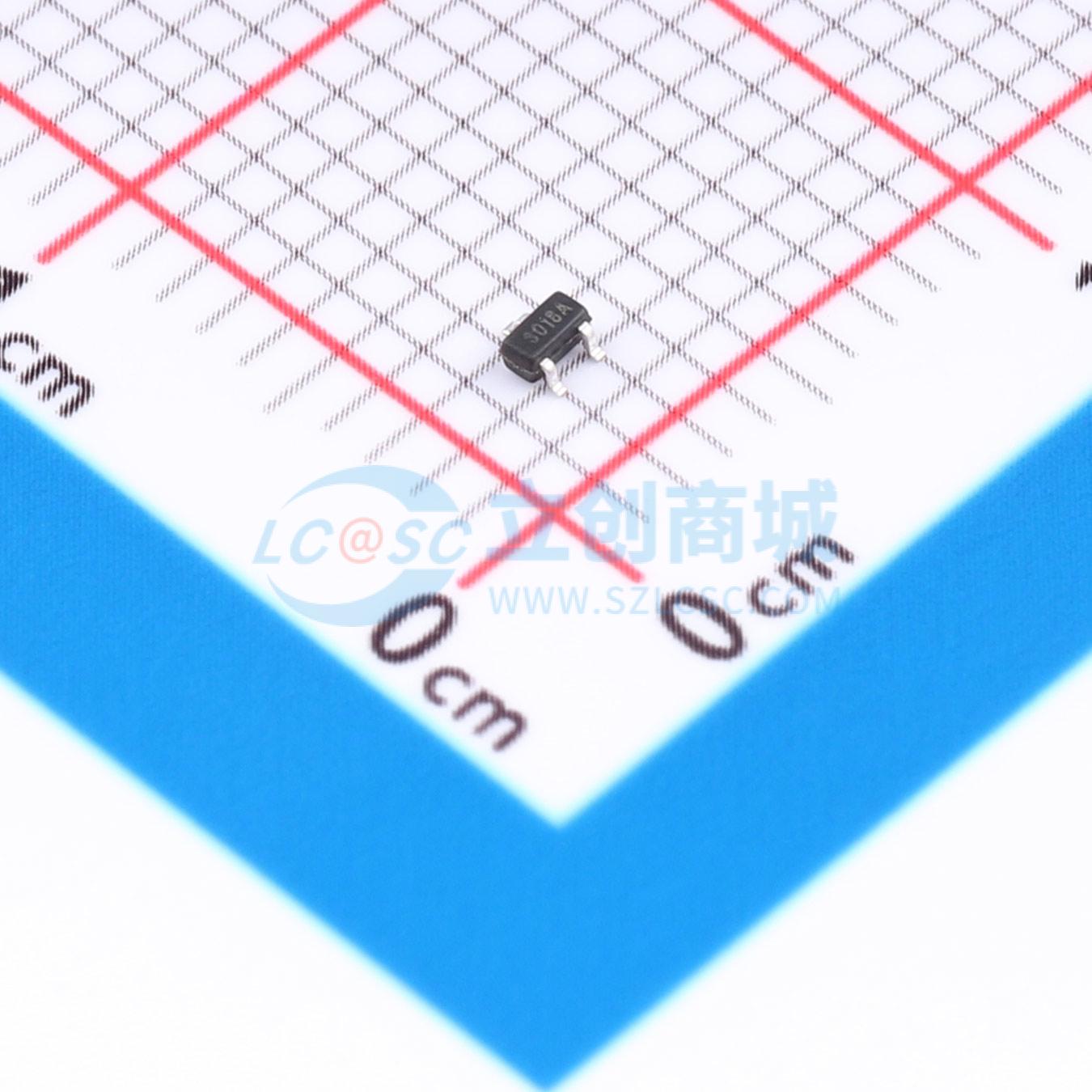

DOY3018A
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/30V/0.3A/550mΩ/(典型430mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOY3018A
- 商品编号
- C50386324
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 430mΩ@10V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2nC@10V | |
| 输入电容(Ciss) | 28pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 7pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 30 V,漏极电流(ID) = 0.3 A,当栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 550 mΩ(典型值:430 mΩ)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
- 采用散热性能良好的封装
- 静电放电(ESD)保护
- 湿度敏感度等级(MSL)为3级
