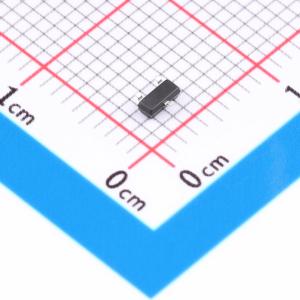

温馨提醒：图片仅供参考，商品以实物为准
DO3416A
N沟道MOSFET具备低栅极电荷和低导通电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/20V/5A/18mΩ/(典型14mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DO3416A
- 商品编号
- C50386323
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 耗散功率(Pd) | 900mW | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 545pF | |
| 反向传输电容(Crss) | 94pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 108pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 20 V,漏极电流(ID) = 5 A,当栅源电压(VGS) = 4.5 V时,导通电阻(RDS(ON)) < 18 mΩ(典型值:14 mΩ)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
- 封装散热性能良好
- 具备静电放电(ESD)保护功能
- 湿度敏感度等级(MSL)为3级
