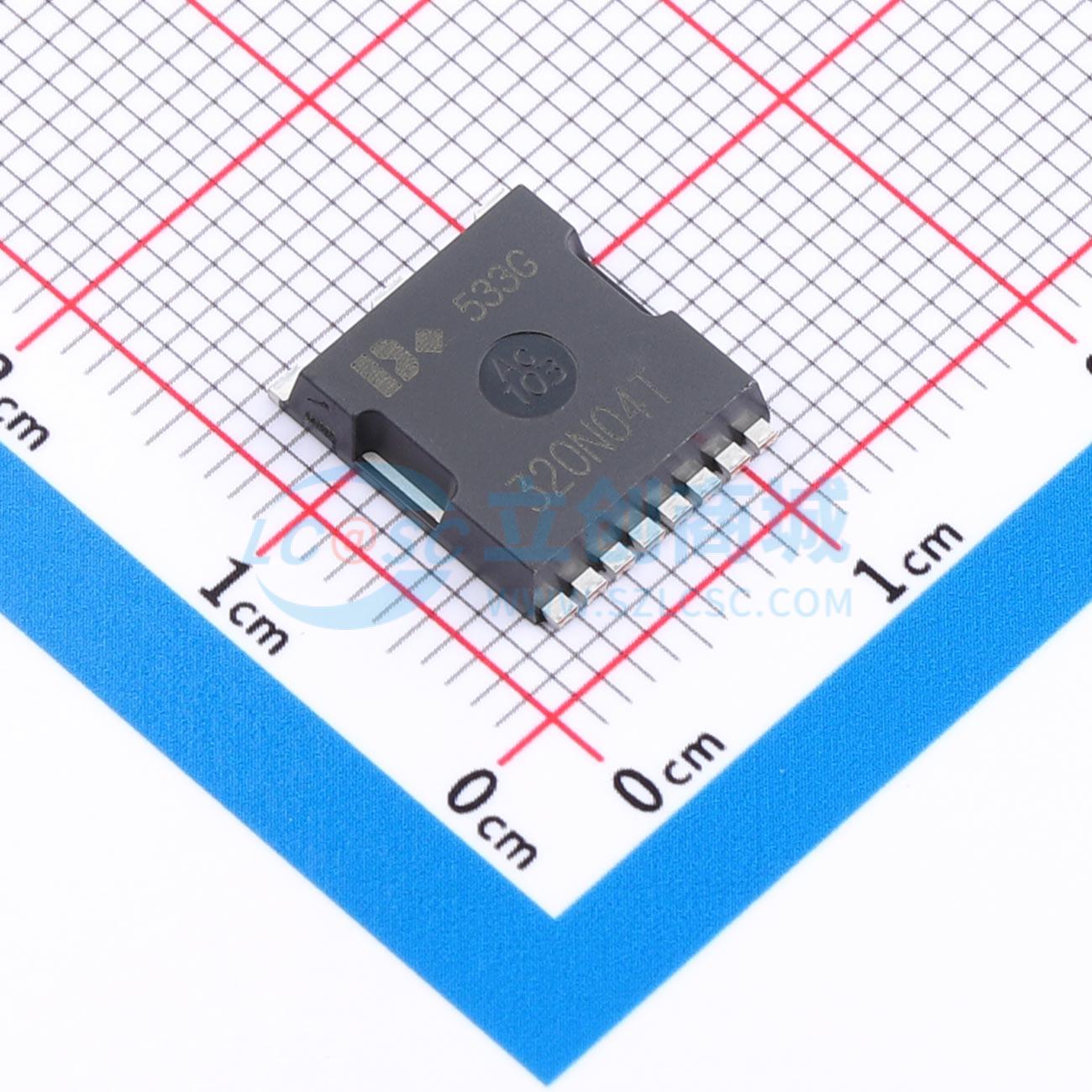

温馨提醒：图片仅供参考，商品以实物为准
DOL320N04T
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGT工艺/N管/40V/320A/1.2mΩ/(典型0.75mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOL320N04T
- 商品编号
- C50386316
- 商品封装
- TOLLA-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 320A | |
| 导通电阻(RDS(on)) | 0.75mΩ@10V | |
| 耗散功率(Pd) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 125nC@10V | |
| 输入电容(Ciss) | 6.2nF | |
| 反向传输电容(Crss) | 147pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.47nF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(on)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 40 V,漏极电流ID = 320 A,在栅源电压VGS = 10 V时,导通电阻RDS(ON) < 1.2 mΩ(典型值:0.75 mΩ)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度SGT技术,实现超低导通电阻RDS(ON)
- 封装散热性能出色
- 湿度敏感度等级为3级(MSL3)
