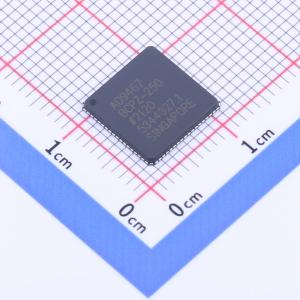

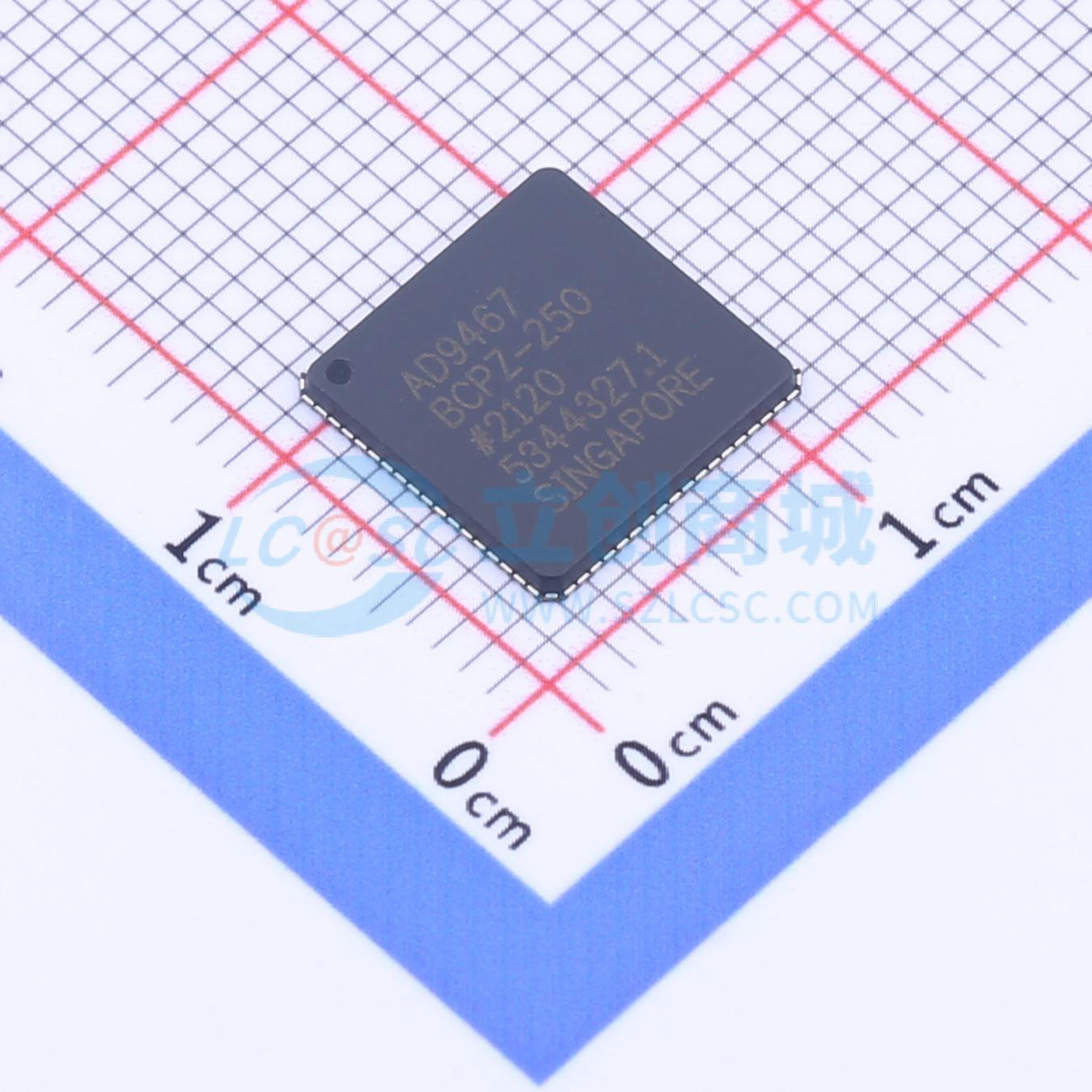

AD9467BCPZ-250
16位、200 MSPS/250 MSPS模数转换器(ADC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位单片IF采样模数转换器(ADC)，适用于无线接收器、基站接收器等高动态范围应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9467BCPZ-250
- 商品编号
- C514286
- 商品封装
- LFCSP-72(10x9.75)
- 包装方式
- 托盘
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 电源电压 | 1.8V；3.3V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9467是一款16位、单片式中频采样模数转换器（ADC）。它针对宽频带高性能和易用性进行了优化。该产品的转换速率为250 MSPS，专为需要高动态范围的无线接收器、仪器仪表和测试设备而设计。 该ADC需要1.8 V和3.3 V电源以及低压差分输入时钟才能实现全性能运行。在许多应用中，无需外部参考或驱动组件。数据输出与LVDS兼容（符合ANSI - 644标准），并具备减少短走线距离所需总电流的功能。 提供数据时钟输出（DCO）用于捕获输出数据，以指示新输出位。 通过SPI支持的内部掉电功能在禁用时，典型功耗低于5 mW。 可选功能允许用户实现各种可选择的工作条件，包括输入范围、数据格式选择和输出数据测试模式。 AD9467采用无铅72引脚LFCSP封装，工作温度范围为 - 40°C至 + 85°C工业温度范围。
商品特性
- 250 MSPS时，在210 MHz处信噪比（SNR）为75.5 dBFS
- 250 MSPS时，在300 MHz处无杂散动态范围（SFDR）为90 dBFS
- 250 MSPS、170 MHz处的SFDR：-1 dBFS时为92 dBFS，-2 dBFS时为100 dBFS
- 均方根抖动为60 fs
- 250 MSPS时出色的线性度：典型差分非线性（DNL）=±0.5 LSB，典型积分非线性（INL）=±3.5 LSB
- 差分满量程输入范围为2 V p - p至2.5 V p - p（默认）（可编程）
- 集成输入缓冲器
- 可选外部参考支持
- 时钟占空比稳定器
- 提供输出时钟
- 串口控制
- 内置可选数字测试模式生成功能
- 可选输出数据格式
- LVDS输出（符合ANSI - 644标准）
- 支持1.8 V和3.3 V电源供电
应用领域
- 多载波、多模式蜂窝接收器
- 天线阵列定位
- 功率放大器线性化
- 宽带无线通信
- 雷达
- 红外成像
- 通信仪器仪表
