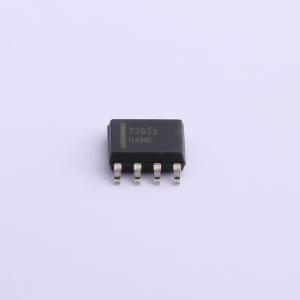

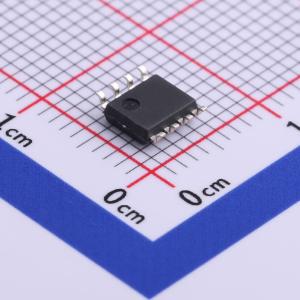

FAN73832MX
半桥栅极驱动IC
- 描述
- FAN73832 是一款半桥、栅极驱动 IC，带关断和可编程死区时间控制功能，能驱动 MOSFET 和 IGBT，工作电压高达 +600 V。飞兆的高压工艺和共模噪声消除技术可使高侧驱动器在高 dv/dt 噪声环境下稳定运行。先进的电平转换电路允许高侧驱动器的工作偏置电压达 V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN73832MX
- 商品编号
- C512884
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 15V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 580ns | |
| 传播延迟 tpHL | 180ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 300uA |
商品特性
- 浮动通道支持高达+600V的自举操作
- 两个通道均具有典型的350mA/650mA灌电流和拉电流驱动能力
- 扩展允许的负VS摆动至-9.8V，以在VDD = VBS = 15V时传播信号
- 高边输出与IN信号同相
- 两个通道内置欠压锁定功能
- 内置共模dv/dt噪声消除电路
- 在RD_T = 20KΩ时，内部最小死区时间为400ns
- 可编程导通延迟时间控制（死区时间）
应用领域
- 开关电源
- 电机驱动逆变器
- 荧光灯镇流器
- 高强度气体放电灯镇流器
