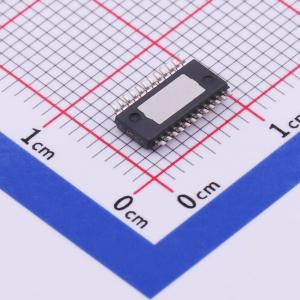

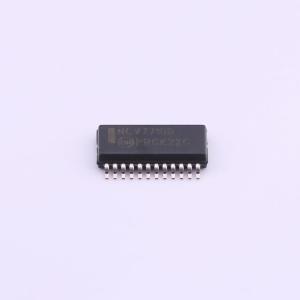

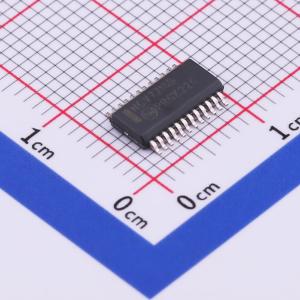

温馨提醒：图片仅供参考，商品以实物为准
NCV7718BDQR2G
六路半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7718B/C由十二个DMOS功率驱动器（六个PMOS高端驱动器和六个NMOS低端驱动器）组成，这些驱动器配置为六个半桥，可实现三个独立的全桥操作。每个输出驱动器的最大直流负载为550 mA，典型浪涌能力为2 A（在VSx = 13.2 V时）。必须严格遵守集成电路管芯温度要求
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7718BDQR2G
- 商品编号
- C513035
- 商品封装
- HTSSOP-24-EP-4mm
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 2A | |
| 工作电压 | 5.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间(tf) | 2us | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1uA |
商品概述
NCV7718B/C是一款具有保护功能的六路半桥驱动器，专为汽车和工业运动控制应用而设计。NCV7718B/C具备独立控制和诊断功能。该器件可在正向、反向、制动和高阻抗状态下运行。驱动器通过16位SPI接口进行控制，并且支持菊花链连接。 NCV7718B/C由十二个DMOS功率驱动器（六个PMOS高端驱动器和六个NMOS低端驱动器）组成，配置为六个半桥，可实现三个独立的全桥操作。每个输出驱动器的最大直流负载为550 mA，典型浪涌能力为2 A（在VSx = 13.2 V时）。必须严格控制集成电路管芯温度，最大管芯温度为150℃，这可能会限制同一时间启用的驱动器数量。输出驱动控制和故障报告通过SPI（串行外设接口）端口处理。 使能功能（EN）在器件未使用时提供低静态睡眠电流模式。器件处于睡眠模式时不存储数据。EN输入上设有内部下拉电阻，以确保在输入信号丢失时器件关闭。撤销EN信号会清除所有寄存器并重置驱动器。当EN信号有效时，IC将进行VCC上电复位（POR）周期，并使驱动器进入正常运行状态。 该IC采用16位全双工SPI通信，用于设备配置、驱动器控制和读取诊断数据。除了16位诊断数据外，还可以从SO寄存器中获取一个伪位（PRE_15）。进行SPI通信时，需要使能该器件（EN为高电平有效）。SPI的输入为TTL电平。
商品特性
- 低静态电流睡眠模式
- 高端和低端驱动器采用半桥配置连接
- 集成续流保护（低端和高端）
- 峰值电流0.55 A
- RDS(on)=1 Ω（典型值）
- 5 MHz SPI控制
- 兼容5 V和3.3 V系统
- 欠压和过压锁定
- 区分故障报告
- 过流保护
- 过温保护
- 负载不足检测（低端）
- 与多个8位设备兼容菊花链连接
- 16位帧检测
- 提供SSOP24封装选项：
- NCV7718B、NCV7718C - 外露焊盘封装
- NCV7718C - 标准封装
- NCV前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 汽车领域
- 工业领域
- 暖通空调（HVAC）应用中的直流电机管理
