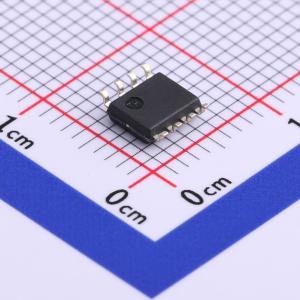

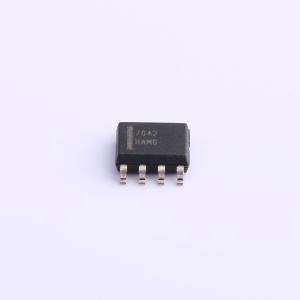

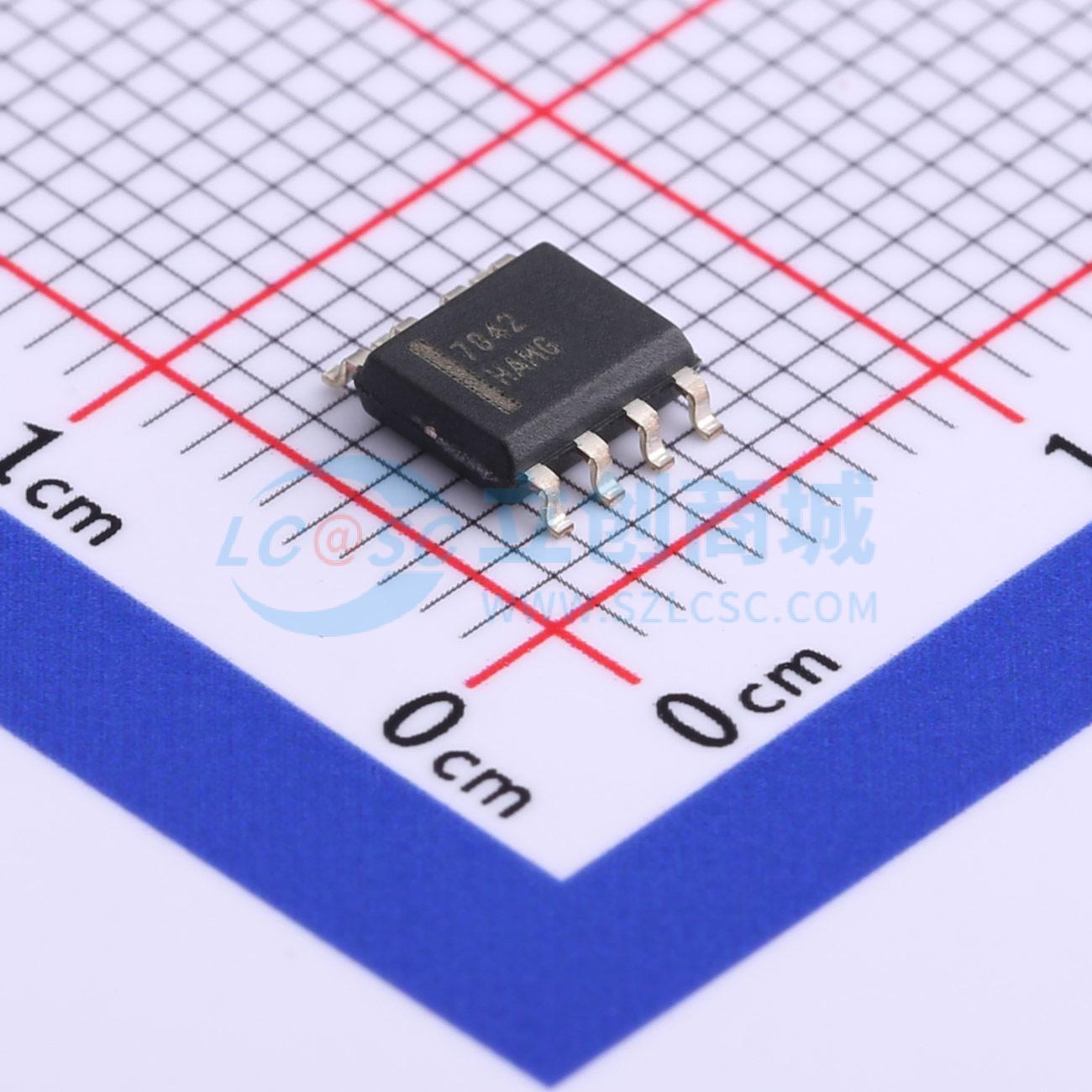

FAN7842MX
高端和低端栅极驱动器
- 描述
- 单片半桥门极驱动器集成电路 FAN7842 可以驱动最高在 +200V 下运行的 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -9.8 V（典型值）的高压侧门极驱动器运行。输入逻辑电平兼容标准的 TTL 系列逻辑门极。当 VCC 和 VBS 低于指定阈值电压时，用于两种沟道的 UVLO 电路将防止故障运行。输出驱动器电路（源/汲）典型值分别为 350mA/650mA。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7842MX
- 商品编号
- C512885
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 170ns | |
| 传播延迟 tpHL | 200ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 70uA |
商品概述
浮动通道专为自举操作设计，可达 +200 V 两个通道通常具备 350 mA/650 mA 的源/灌电流驱动能力 共模 dv/dt 噪声消除电路 在 VCC = VBS = 15 V 时，允许负向 VS 摆幅扩展至 -9.8 V 以实现信号传输 VCC 和 VBS 电源范围为 10 V 至 20 V 两个通道均具备欠压锁定（UVLO）功能 TTL 兼容输入逻辑阈值电平 匹配传播延迟低于 50 nsec 输出与输入信号同相
商品特性
- 浮动通道专为自举操作设计，可达 +200 V
- 两个通道通常具备 350 mA/650 mA 的源/灌电流驱动能力
- 共模 dv/dt 噪声消除电路
- 在 VCC = VBS = 15 V 时，允许负向 VS 摆幅扩展至 -9.8 V 以实现信号传输
- VCC 和 VBS 电源范围为 10 V 至 20 V
- 两个通道均具备欠压锁定（UVLO）功能
- TTL 兼容输入逻辑阈值电平
- 匹配传播延迟低于 50 nsec
- 输出与输入信号同相
应用领域
- 基于电池的电机应用（电动自行车、电动工具）
- 电信 DC-DC 转换器
