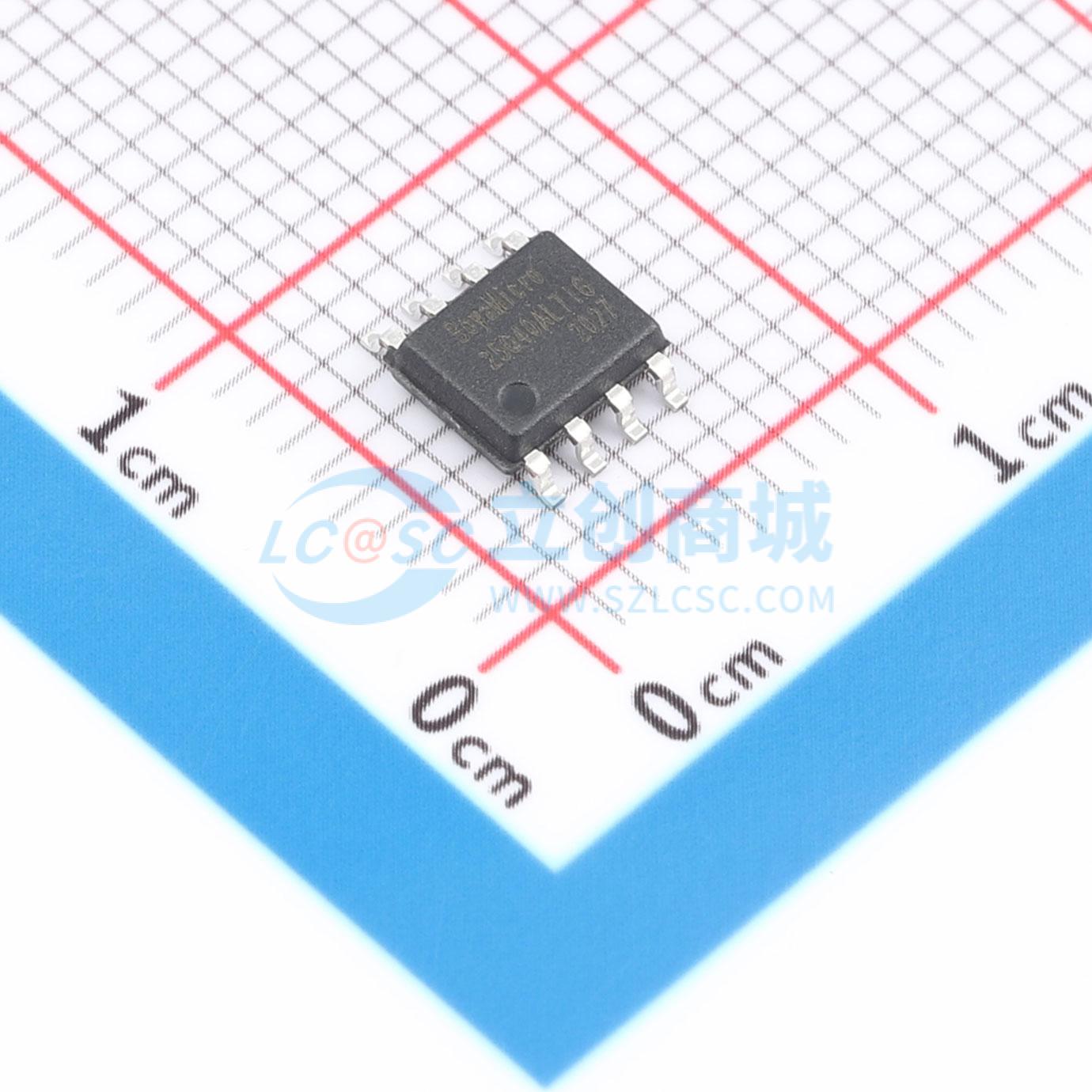

BY25Q40ALTIG(T)实物图

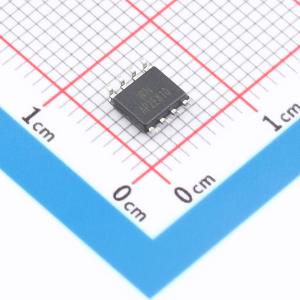

  • BY25Q40ALTIG(T)商品缩略图
  • BY25Q40ALTIG(T)商品缩略图
  • BY25Q40ALTIG(T)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BY25Q40ALTIG(T)

4Mbit SPI闪存

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是4M位串行外设接口(SPI)闪存,设计用于大量基于消费类的应用,在这些应用中,程序代码从闪存映射到嵌入式或外部RAM中执行。灵活的擦除架构,具有页擦除粒度,也适用于数据存储,无需额外的数据存储设备。擦除块大小经过优化,可满足当今代码和数据存储应用的需求,能更有效地利用内存空间,减少大扇区和大块擦除闪存设备中出现的浪费和未使用的内存空间。使用1.65V至2.0V的单低压电源,支持JEDEC标准的制造商和设备ID、128位唯一序列号和三个512字节的安全寄存器。
品牌名称
BOYAMICRO(博雅)
商品型号
BY25Q40ALTIG(T)
商品编号
C50172597
商品封装
SOP-8-150mil​
包装方式
管装
商品毛重
0.1168克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量4Mbit
时钟频率(fc)85MHz
工作电压1.65V~2V
待机电流0.6uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)2ms
块擦除时间(tBE)8ms
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护;绝对写保护;写使能锁存;软件写保护;上电复位

商品概述

BY25Q40AL 是一款 4M 位串行外设接口闪存,专为广泛的高容量消费类应用而设计,在这些应用中,程序代码从闪存加载到嵌入式或外部 RAM 中执行。该器件灵活的擦除架构及其页擦除粒度,使其同样非常适合数据存储,无需额外的数据存储设备。该器件的擦除块尺寸经过优化,以满足当今代码和数据存储应用的需求。通过优化擦除块的大小,可以更高效地利用存储空间。由于某些代码模块和数据存储段必须驻留在其各自的擦除区域中,因此与采用大扇区和大块擦除的闪存器件相比,可以大大减少浪费和未使用的存储空间。这种提高的存储空间效率允许在保持相同总体器件密度的同时,添加额外的代码例程和数据存储段。该器件采用 1.65V 至 2.0V 的单路低压电源供电,支持 JEDEC 标准制造商和器件 ID、一个 128 位序列号和三个 512 字节安全寄存器。

商品特性

  • 4M 位 SPI NOR 闪存
  • 串行外设接口
  • 标准 SPI:SCLK、/CS、SI、SO、/WP、/HOLD
  • 双路 SPI:SCLK、/CS、IO0、IO1、/WP、/HOLD
  • 四路 SPI:SCLK、/CS、IO0、IO1、IO2、IO3
  • 软件复位
  • 正常读取数据:33MHz 时钟速率
  • 其他读取数据:85MHz 时钟速率
  • 串行输入页编程,最多 256 字节
  • 双路输入页编程,最多 256 字节
  • 四路输入页编程,最多 256 字节
  • 编程挂起和恢复
  • 页擦除
  • 块擦除
  • 扇区擦除
  • 芯片擦除
  • 擦除挂起和恢复
  • 页编程时间:典型值 2ms
  • 页擦除时间:典型值 8ms
  • 扇区/块擦除时间:典型值 8ms
  • 芯片擦除时间:典型值 8ms
  • 灵活的架构
  • 扇区大小 4K 字节
  • 块大小 32K/64K 字节
  • 最大工作电流 3mA
  • 最大掉电电流 0.6μA
  • 软件/硬件写保护
  • 三个 512 字节安全寄存器,带 OTP 锁定功能
  • 通过 WP 引脚启用/禁用保护
  • 通过软件写保护整个或部分存储器
  • 可选择顶部或底部、扇区或块保护
  • 全电压范围:1.65V ~ 2.0V
  • 商业级温度范围:0°C 至 +70°C
  • 工业级温度范围:-40°C 至 +85°C
  • 典型擦写次数:每个扇区 10 万次
  • 典型数据保持时间:20 年

数据手册PDF
