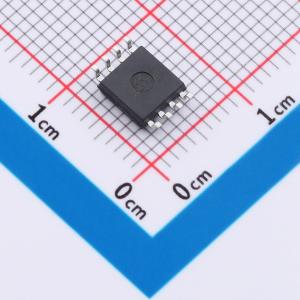

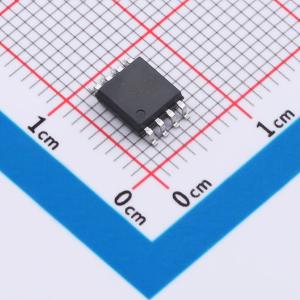

BY25FQ64ESSIG(T)实物图
  • BY25FQ64ESSIG(T)商品缩略图
  • BY25FQ64ESSIG(T)商品缩略图
  • BY25FQ64ESSIG(T)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

BY25FQ64ESSIG(T)

64M-bit SPI Flash内存

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
64M-bit Serial Peripheral Interface(SPI) Flash memory，支持标准串行外设接口 (SPI)、双/四 I/O SPI 以及 2 时钟指令周期四外设接口 (QPI)：串行时钟、片选、串行数据 I/O0 (DI)、I/O1 (DO)、I/O2 (WP) 和 I/O3 (/HOLD)。支持高达 133MHz 的 SPI 时钟频率，使用快速读取双/四和 QPI 指令时，双 I/O 等效时钟速率为 266MHz (133MHz x 2)，四 I/O 等效时钟速率为 532MHz (133MHzx4)。双倍传输速率 (DTR) 读取速度为 672Mbits/s。这些传输速率可以超过标准异步 8 位和 16 位并行闪存
品牌名称
BOYAMICRO(博雅)
商品型号
BY25FQ64ESSIG(T)
商品编号
C50172601
商品封装
SOP-8-208mil​
包装方式
管装
商品毛重
0.258105克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量64Mbit
时钟频率(fc)133MHz
工作电压2.7V~3.6V
待机电流9uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)160us
块擦除时间(tBE)-
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位

商品特性

  • 串行外设接口
  • 标准SPI：SCLK、/CS、SI、SO、/WP、/HOLD
  • 双线SPI：SCLK、/CS、IO0、IO1、/WP、/HOLD
  • 四线SPI：SCLK、/CS、IO0、IO1、IO2、IO3
  • QPI：SCLK、/CS、IO0、IO1、IO2、IO3
  • DTR（双倍数据速率）读取
  • 读取
  • 普通读取（串行）：88MHz时钟速率
  • 快速读取（串行）：负载30PF时133MHz时钟速率
  • 双线I/O数据传输速率高达266Mbits/s
  • 四线I/O数据传输速率高达532Mbits/s
  • QPI数据传输速率高达532Mbits/s
  • DTR四线I/O数据传输速率高达672Mbits/s
  • 支持就地执行操作：支持8/16/32/64字节回绕的连续读取
  • 编程
  • 串行输入页编程，最大256字节
  • 编程挂起与恢复
  • 擦除
  • 块擦除（64/32 KB）
  • 扇区擦除（4 KB）
  • 整片擦除
  • 擦除挂起与恢复
  • 编程/擦除速度
  • 页编程时间：典型值0.16ms
  • 扇区擦除时间：典型值25ms
  • 块擦除时间：典型值0.06/0.12s
  • 整片擦除时间：典型值15s
  • 灵活的架构
  • 4K字节扇区
  • 32/64K字节块
  • 低功耗
  • 典型待机电流9 μA
  • 典型掉电电流1 μA
  • 软件/硬件写保护
  • 3个1024字节安全寄存器，带一次性可编程锁定
  • 可发现参数寄存器
  • 通过/WP引脚启用/禁用保护
  • 通过软件写保护全部或部分存储器
  • 可选择顶部或底部、扇区或块
  • 单电源电压
  • 完整电压范围：2.7~3.6V
  • 温度范围
  • 工业级（-40℃至+85℃）
  • 循环耐久性/数据保持力
  • 任意扇区典型10万次编程-擦除循环
  • 典型20年数据保持力

数据手册PDF

放大查看下载PDF
