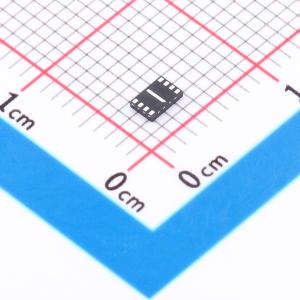

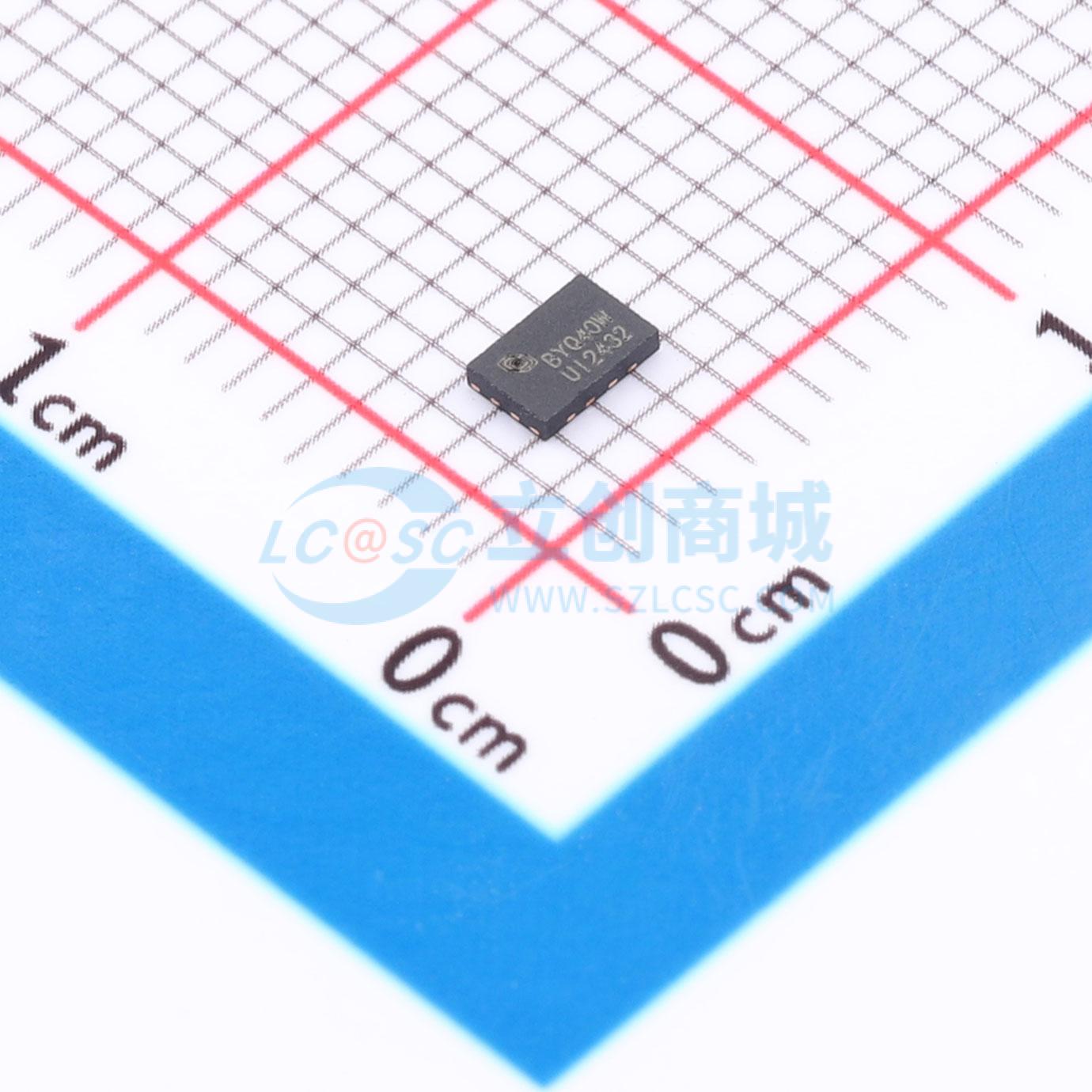

BY25Q40GWUIG(R)实物图
  • BY25Q40GWUIG(R)商品缩略图
  • BY25Q40GWUIG(R)商品缩略图
  • BY25Q40GWUIG(R)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BY25Q40GWUIG(R)

4Mbit SPI闪存

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
4M 位串行外设接口 (SPI) 闪存,设计用于各种大量基于消费的应用,其中程序代码从闪存映射到嵌入式或外部 RAM 中执行。该设备灵活的擦除架构及其页面擦除粒度也非常适合数据存储,无需额外的数据存储设备。该设备的擦除块大小经过优化,以满足当今代码和数据存储应用的需求。通过优化擦除块的大小,可以更有效地利用内存空间
品牌名称
BOYAMICRO(博雅)
商品型号
BY25Q40GWUIG(R)
商品编号
C50176336
商品封装
USON-8(2x3)​
包装方式
编带
商品毛重
0.12克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量4Mbit
时钟频率(fc)80MHz
工作电压1.65V~3.6V
待机电流0.6uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)2ms
块擦除时间(tBE)8ms
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护;绝对写保护;写使能锁存;软件写保护;上电复位

商品概述

该器件是一款4M位串行外设接口闪存,专为各种大批量消费类应用设计,在这些应用中,程序代码从闪存加载到嵌入式或外部RAM中执行。该器件具有灵活的擦除架构,其页擦除粒度使其同样非常适合数据存储,从而无需额外的数据存储设备。

商品特性

  • 串行外设接口
  • 标准SPI:SCLK、/CS、SI、SO、/WP、/HOLD
  • 双SPI:SCLK、/CS、IO0、IO1、/WP、/HOLD
  • 四SPI:SCLK、/CS、IO0、IO1、IO2、IO3
  • 软件复位
  • 读取
  • 正常读取数据:50MHz时钟速率
  • 其他读取数据:80MHz时钟速率
  • 编程
  • 串行输入页编程,最多256字节
  • 双输入页编程,最多256字节
  • 四输入页编程,最多256字节
  • 编程挂起和恢复
  • 擦除
  • 页擦除(256字节)
  • 块擦除(64/32 KB)
  • 扇区擦除(4 KB)
  • 芯片擦除
  • 擦除挂起和恢复
  • 编程/擦除速度
  • 页编程时间:典型值2ms
  • 页擦除时间:典型值8ms
  • 扇区/块擦除时间:典型值8ms
  • 芯片擦除时间:典型值8ms
  • 灵活的架构
  • 4K字节扇区
  • 32/64K字节块
  • 低功耗
  • 最大工作电流3mA
  • 最大掉电电流0.6uA
  • 软件/硬件写保护
  • 3个512字节安全寄存器,带OTP锁
  • 通过WP引脚启用/禁用保护
  • 通过软件保护写保护全部/部分存储器
  • 顶部或底部、扇区或块选择
  • 单电源电压
  • 完整电压范围:1.65~3.6V
  • 温度范围
  • 商业级(0℃~+70℃)
  • 工业级(-40℃~+85℃)
  • 循环耐久性/数据保持力
  • 任何扇区典型100k次编程-擦除循环
  • 典型20年数据保持力
