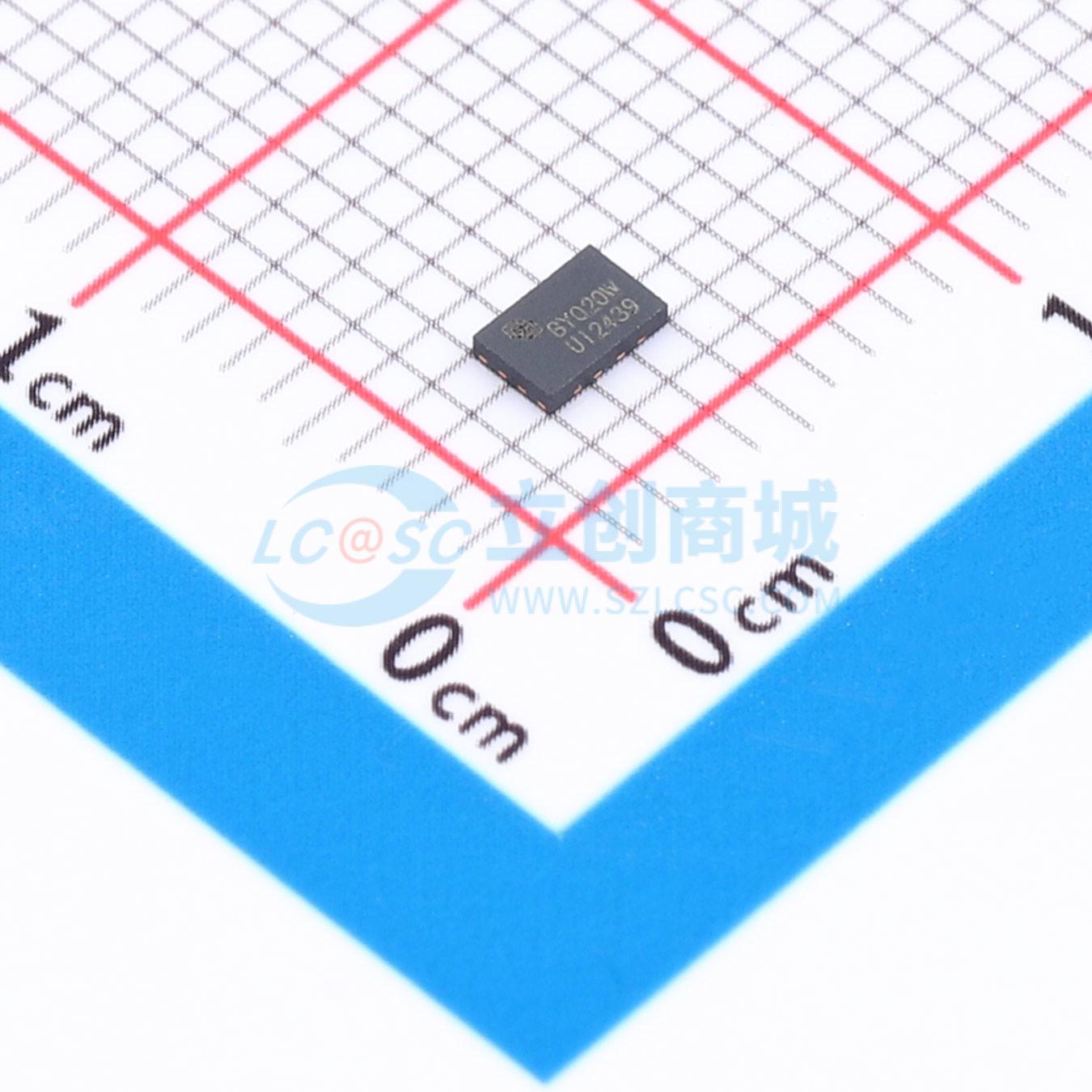

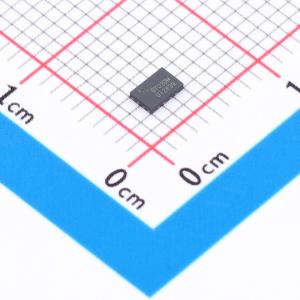

温馨提醒：图片仅供参考，商品以实物为准
BY25Q20AWUIG(R)
2Mbit SPI NOR Flash
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2M位串行外设接口（SPI）闪存，设计用于各种大批量消费类应用，其中程序代码从闪存映射到嵌入式或外部RAM中执行。该设备灵活的擦除架构及其页擦除粒度也非常适合数据存储，无需额外的数据存储设备。其擦除块大小经过优化，以满足当今代码和数据存储应用的需求。通过优化擦除块的大小，可以更有效地利用内存空间
- 品牌名称
- BOYAMICRO(博雅)
- 商品型号
- BY25Q20AWUIG(R)
- 商品编号
- C50176337
- 商品封装
- USON-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 2Mbit | |
| 时钟频率(fc) | 85MHz | |
| 工作电压 | 1.65V~3.6V | |
| 待机电流 | 0.6uA | |
| 擦写寿命 | 100000次 |
| 属性 | 参数值 | |
|---|---|---|
| 写周期时间(Tw) | - | |
| 页写入时间(Tpp) | 2ms | |
| 块擦除时间(tBE) | 8ms | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位 |
商品概述
BY25Q20AW 是一款 2M 比特的串行外设接口闪存，专为广泛的高容量消费类应用而设计，在这些应用中，程序代码可从闪存加载到嵌入式或外部 RAM 中执行。该器件具有灵活的擦除架构和页擦除粒度，也非常适合数据存储，从而无需额外的数据存储设备。
商品特性
- 2M 比特 SPI NOR 闪存
- 串行外设接口
- 标准 SPI：SCLK、/CS、SI、SO、/WP、/HOLD
- 双路 SPI：SCLK、/CS、IO0、IO1、/WP、/HOLD
- 四路 SPI：SCLK、/CS、IO0、IO1、IO2、IO3
- 软件复位
- 硬件复位
- 读取：正常读取数据时钟速率 33MHz，其他读取数据时钟速率 85MHz
- 编程：串行输入页编程最大 256 字节，双路输入页编程最大 256 字节，四路输入页编程最大 256 字节，支持编程挂起和恢复
- 擦除：页擦除 (256 字节)，块擦除 (64/32 KB)，扇区擦除 (4 KB)，芯片擦除，支持擦除挂起和恢复
- 编程/擦除速度：页编程时间典型值 2ms，页擦除时间典型值 8ms，扇区/块擦除时间典型值 8ms，芯片擦除时间典型值 8ms
- 灵活架构：4K 字节扇区，32/64K 字节块
- 低功耗：最大工作电流 3mA，最大掉电电流 0.6μA
- 软件/硬件写保护：3 个 512 字节安全寄存器，带 OTP 锁，可通过 WP 引脚启用/禁用保护，可通过软件保护写保护全部或部分存储器，支持顶部或底部、扇区或块选择
- 单电源供电：完整电压范围 1.65 ~ 3.6 V
- 温度范围：商用 (0°C 至 +70°C)，工业级 (-40°C 至 +85°C)
- 循环耐久性/数据保持：任何扇区典型 10 万次编程-擦除循环，在 +55°C 下典型数据保持 20 年
