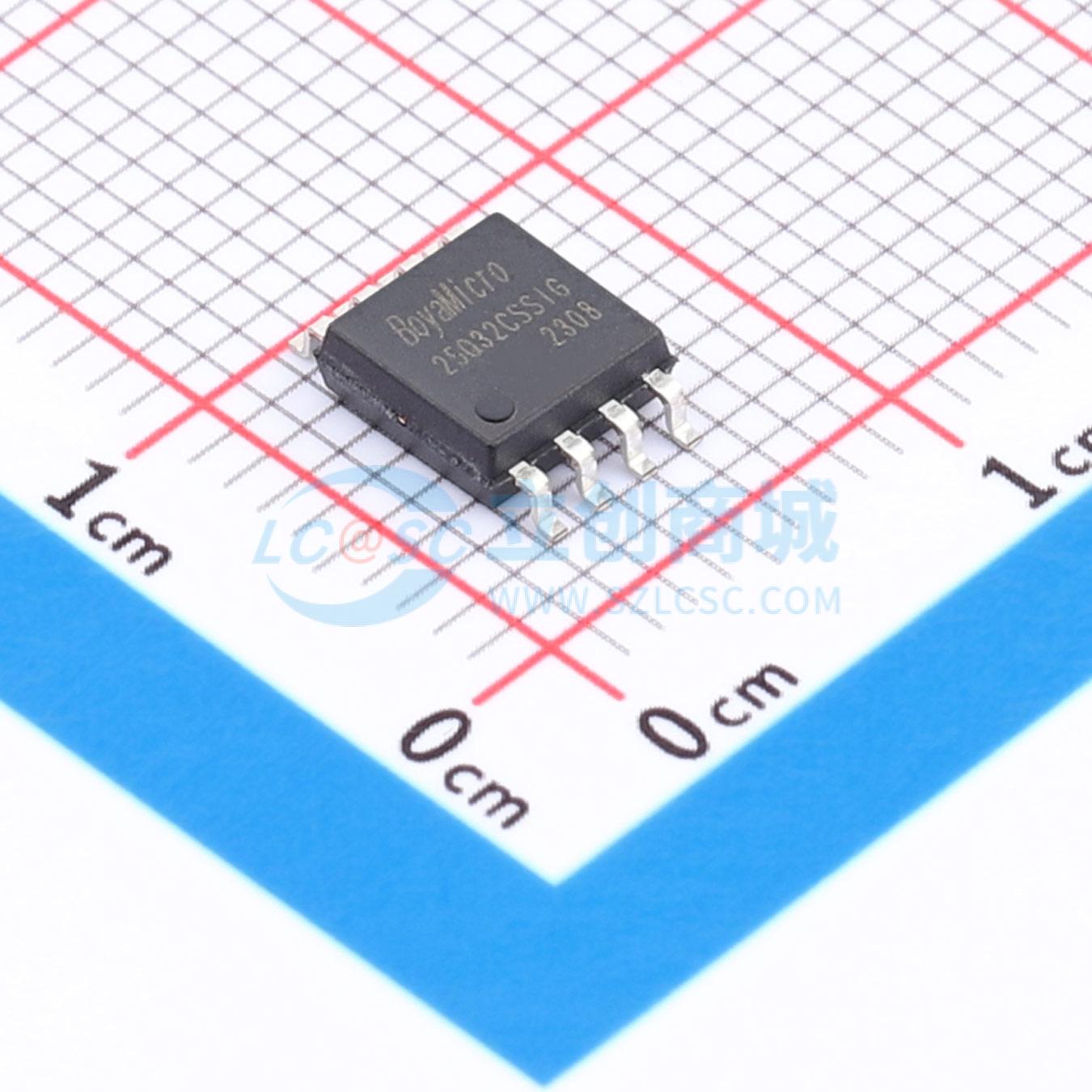

温馨提醒：图片仅供参考，商品以实物为准

BY25Q32CSSIG(T)

32兆位 SPI NOR 闪存

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是32M位串行外设接口（SPI）闪存，支持双/四SPI以及2时钟指令周期四外设接口（QPI）：串行时钟、片选、串行数据I/O0（SI）、I/O1（SO）、I/O2（WP）和I/O3（HOLD）。双I/O数据传输速度为216Mbits/s，四I/O和四输出数据传输速度为432Mbits/s。该器件使用2.7V至3.6V的单低压电源。此外，该器件支持JEDEC标准制造商和设备ID以及三个256字节的安全寄存器。
品牌名称: BOYAMICRO(博雅)
商品型号: BY25Q32CSSIG(T)
商品编号: C50172600
商品封装: SOP-8-208mil
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	擦写寿命	100000次
	页写入时间(Tpp)	600us
	块擦除时间(tBE)	150ms
	数据保留 - TDR(年)	20年
	功能特性	硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位

商品概述

BY25Q32CS 是一款 32M 位串行外设接口(SPI)闪存，支持双线/四线 SPI 以及 2 时钟指令周期的四线外设接口(QPI)：串行时钟、片选、串行数据 I/O0 (SI)、I/O1 (SO)、I/O2 (/WP) 和 I/O3 (/HOLD)。双线 I/O 数据传输速度可达 216Mbits/s，四线 I/O 和四线输出数据传输速度可达 432Mbits/s。该器件采用单路低电压电源供电，电压范围为 2.7 ~ 3.6 V。此外，该器件支持 JEDEC 标准制造商和设备 ID，以及三个 256 字节的安全寄存器。

商品特性

串行外设接口(SPI)
标准 SPI：SCLK, /CS, SI, SO, /WP, /HOLD
双线 SPI：SCLK, /CS, IO0, IO1, /WP, /HOLD
四线 SPI：SCLK, /CS, IO0, IO1, IO2, IO3
QPI：SCLK, /CS, IO0, IO1, IO2, IO3
读取
普通读取（串行）：55MHz 时钟频率
快速读取（串行）：108MHz 时钟频率（带 30PF 负载）
双线 I/O 数据传输速率高达 216Mbits/s
四线 I/O 数据传输速率高达 432Mbits/s
支持 8/16/32/64 字节回绕的连续读取
编程
串行输入页编程，最大 256 字节
编程挂起和恢复
擦除
块擦除（64/32 KB）
扇区擦除（4 KB）
芯片擦除
擦除挂起和恢复
编程/擦除速度
页编程时间：典型值 0.6ms
扇区擦除时间：典型值 50ms
块擦除时间：典型值 0.15/0.25s
芯片擦除时间：典型值 15s
灵活的架构
4K 字节扇区
32/64K 字节块
低功耗
最大工作电流：20mA
最大掉电电流：5uA
软件/硬件写保护
3 个 256 字节安全寄存器，带 OTP 锁
可发现参数(SFDP)寄存器
通过 WP 引脚启用/禁用保护
通过软件写保护全部或部分存储器
可选择顶部或底部、扇区或块
单电源电压
完整电压范围：2.7 ~ 3.6 V
温度范围
商业级（0°C 至 +70°C）
工业级（-40°C 至 +85°C）
工业级（-40°C 至 +105°C）
循环耐久性/数据保持
任何扇区典型 100k 次编程-擦除循环
典型 20 年数据保持期

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	32Mbit
	时钟频率(fc)	108MHz
	工作电压	2.7V~3.6V
	待机电流	5uA
