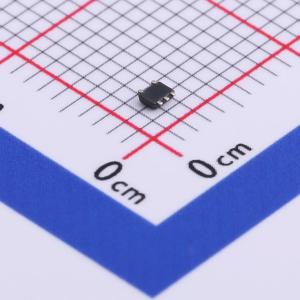

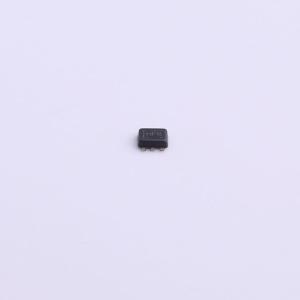

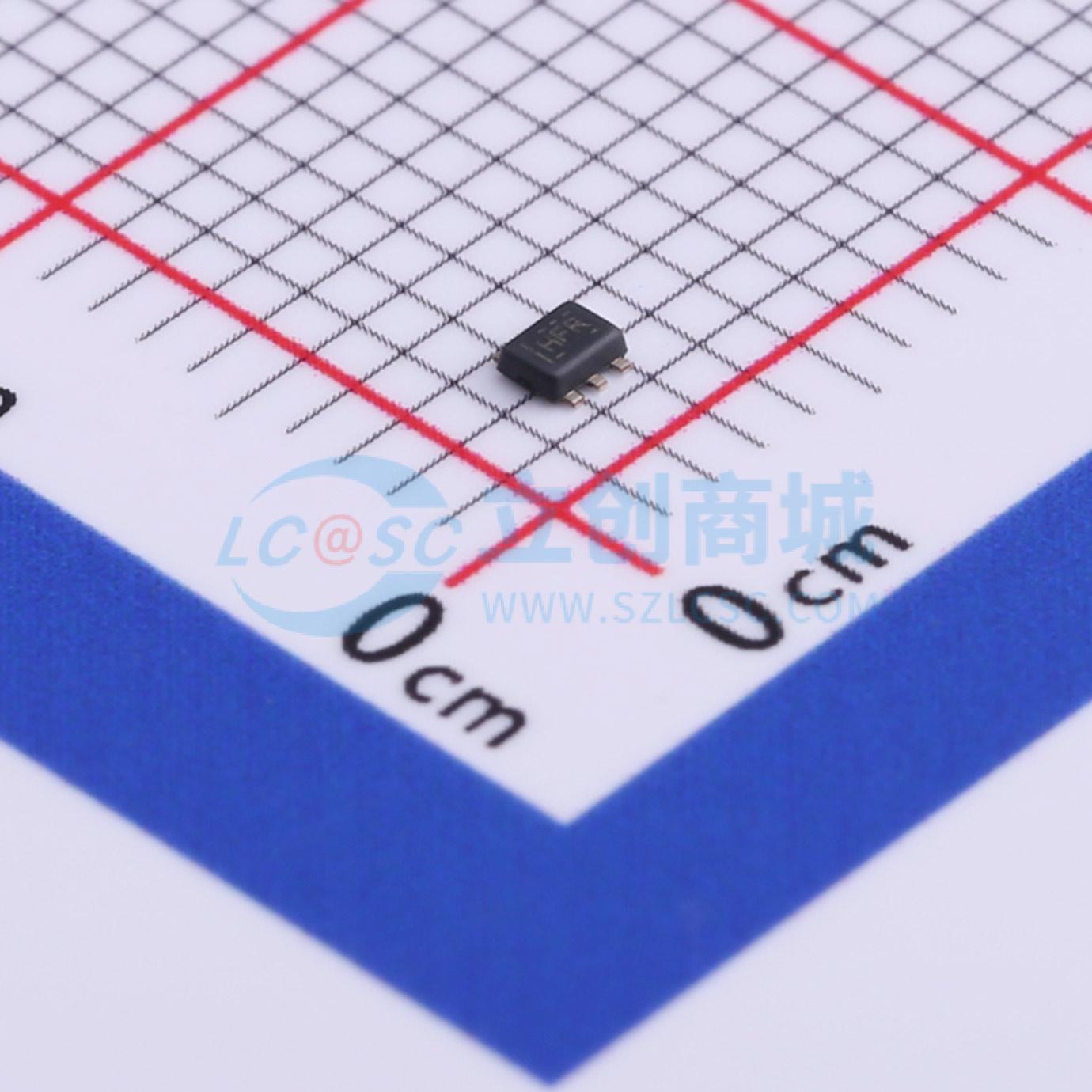

SN74AUP1G14DRLR
单路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AUP1G14 具有施密特触发输入的单路 0.8V 至 3.6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G14DRLR
- 商品编号
- C507225
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 600mV~2.29V | |
| 输入低电平(VIL) | 100mV~880mV | |
| 输出高电平(VOH) | 2.6V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 6.2ns@3.3V,30pF | |
| 系列 | 74AUP系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AUP系列是TI针对电池供电便携式应用的低功耗需求的首选解决方案。该系列在整个0.8V至3.6V的Vcc范围内确保了非常低的静态和动态功耗，从而延长了电池寿命。该产品还保持了出色的信号完整性（参见AUP – 最低功耗系列和出色的信号完整性）。
该器件作为具有施密特触发输入的独立门工作，允许缓慢的输入转换，并在输入端提供更好的开关噪声抗扰度。
该器件完全适用于使用Ioff的部分断电应用。Ioff电路在设备断电时禁用输出。这抑制了电流回流到设备中，防止设备损坏。
应用领域
- 音频接收器
- 智能手机
- 蓝光播放机和家庭影院
- DVD录像机和播放机
- 台式或笔记本电脑
- 嵌入式PC
- GPS：个人导航设备
- 移动互联网设备
- 便携媒体播放器
- 烟雾探测器
- 固态硬盘（SSD）：企业级
- 高清电视（HDTV）
- 平板电脑：企业级
- 音频底座：便携式DVR和DVS
