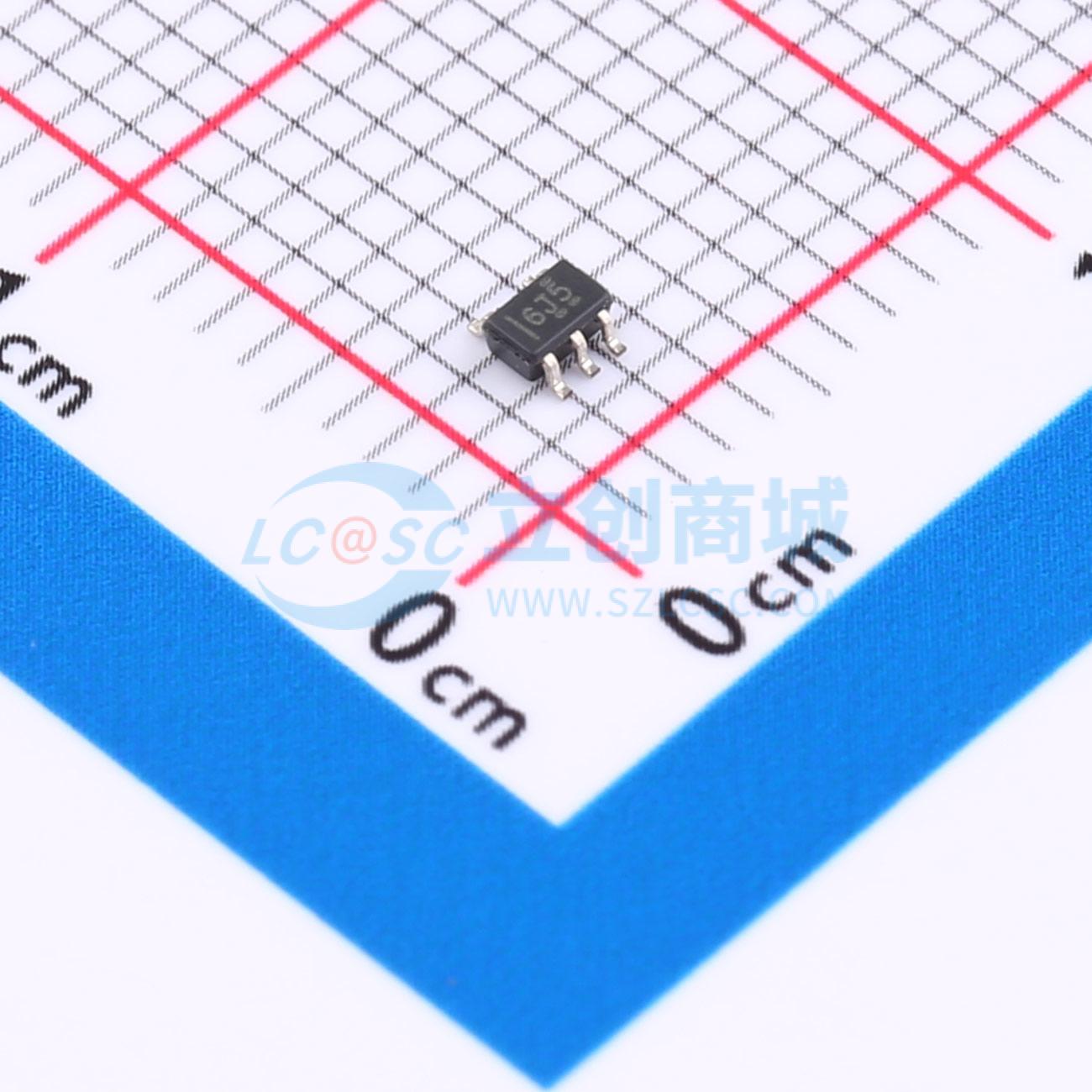

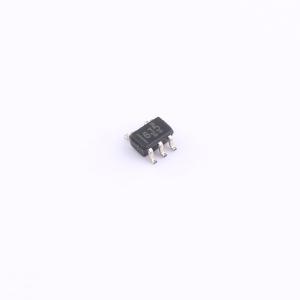

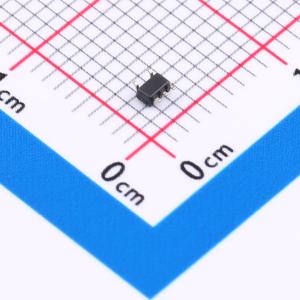

SN74AUP1T87DCKR
低功耗,1.8/2.5/3.3V输入,3.3V CMOS输出,二输入异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1T87 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、2 输入正异或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1T87DCKR
- 商品编号
- C507230
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.1V~1.19V | |
| 输入低电平(VIL) | 350mV~500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.55V;1.85V | |
| 输出低电平(VOL) | 450mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 4.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74AUP1T87是一款低功耗2输入异或非门,输入支持1.8V、2.5V、3.3V电平,输出为3.3V CMOS电平,实现布尔功能Y = A异或B的非,可用于逻辑电平转换应用,输出电平参考供电电压VCC。
商品特性
- 支持单电源电压转换,输出电平最高可达VCC CMOS电平,支持多档电压转换范围
- VCC工作范围宽,为2.3V~3.6V
- 输入为施密特触发结构,可抑制输入噪声,提升输出信号完整性,提高开关转换过程的抗干扰能力,允许输入信号缓慢转换
- 支持Ioff特性,可在VCC=0V的掉电条件下工作,不会对器件造成损坏
- 静态功耗低,典型值为0.1μA
- 动态功耗低,典型值为0.9μA
- 锁存性能符合JESD 78 II类标准,指标超过100mA
- ESD性能符合JESD 22标准,人体模型测试为2000V,充电器件模型测试为1000V
- 提供无铅封装,封装型号为SC-70 (DCK),尺寸为2×2.1×0.65mm,高度1.1mm
- 优化电流驱动能力为4mA,可减少高驱动输出带来的线路反射、过冲和下冲
- 支持接收1.8V LVCMOS输入信号,采用低功耗逻辑技术,可延长电池续航时间
- 实现异或非逻辑功能,可满足逻辑身份、奇偶校验相关逻辑需求
应用领域
- 逻辑电平转换场景
- 便携式、移动类低功耗设备
- 模拟混合模式设计
- 连接外部控制器或处理器
