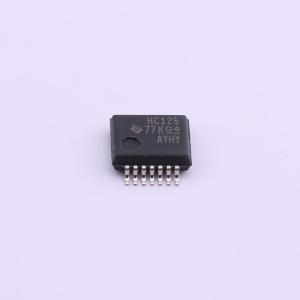

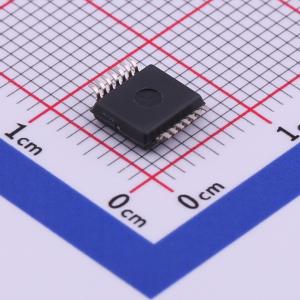

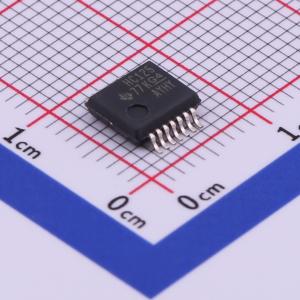

SN74HC125DBR
三态输出，四路总线缓冲门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC125 具有三态输出的 4 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC125DBR
- 商品编号
- C507233
- 商品封装
- SSOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA |
商品概述
此器件包含四个具有三态输出的独立缓冲器。每个逻辑门以正逻辑执行布尔函数 Y = A
商品特性
- 缓冲输入
- 宽工作电压范围：2V至6V
- 宽工作温度范围：- 40℃ 至 +85℃
- 支持多达10个LSTTL负载的扇出
- 与LSTTL逻辑IC相比，可显著降低功耗
应用领域
使能数字信号
