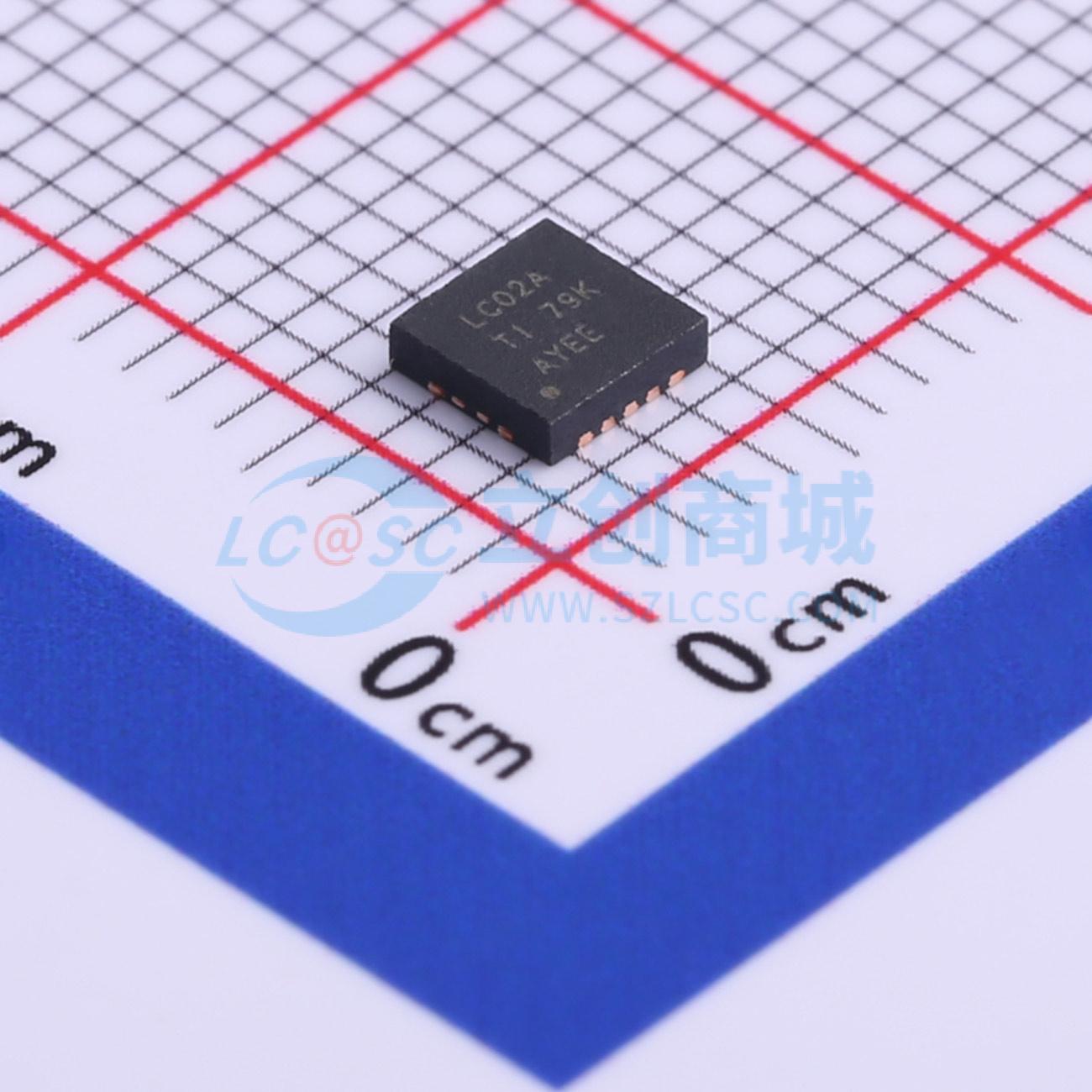

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC02ARGYR

描述: SN74LVC02A 4 通道、双输入、1.5V 至 3.6V 或非门
品牌名称: TI(德州仪器)
商品型号: SN74LVC02ARGYR
商品编号: C507241
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV~800mV
	输出高电平(VOH)	1.29V；1.9V；2.4V；2.3V；2.2V
	输出低电平(VOL)	550mV；100mV；240mV；400mV；300mV
	系列	74LVC系列
	传播延迟(tpd)	4.2ns@3.3V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	-

商品概述

SN54LVC02A和SN74LVC02A是四路2输入正或非门。SN54LVC02A设计用于2.7V至3.6V VCC工作，SN74LVC02A设计用于1.65V至3.6V VCC工作。器件执行布尔函数Y = A + B 或 Y = A · B (正逻辑)。输入可接受高达5.5V电压，允许在混合3.3V/5V系统环境中用作电平转换器。

商品特性

提供三种规定工作温度范围：-40℃~85℃、-40℃~125℃、-55℃~125℃
输入可承受最高5.5V电压
3.3V工作电压下最大传输延迟tpd为4.4ns
VCC=3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、环境温度25℃时，典型输出高电平下冲VOHV大于2V
闩锁性能超过250mA，符合JESD 17标准
静电放电防护符合JESD 22标准，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V
所有未使用输入需接VCC或接地，以保证器件正常工作
提供多种封装规格可选

应用领域

混合3.3V/5V电压系统的电平转换
数字逻辑电路的正或非逻辑运算

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或非门
	门电路数量	4
	工作电压	1.65V~3.6V
	静态电流(Iq)	1uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	1.7V~2V
