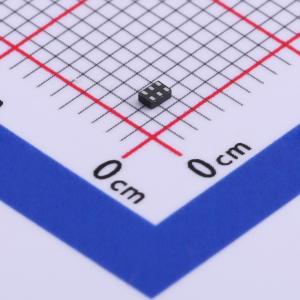

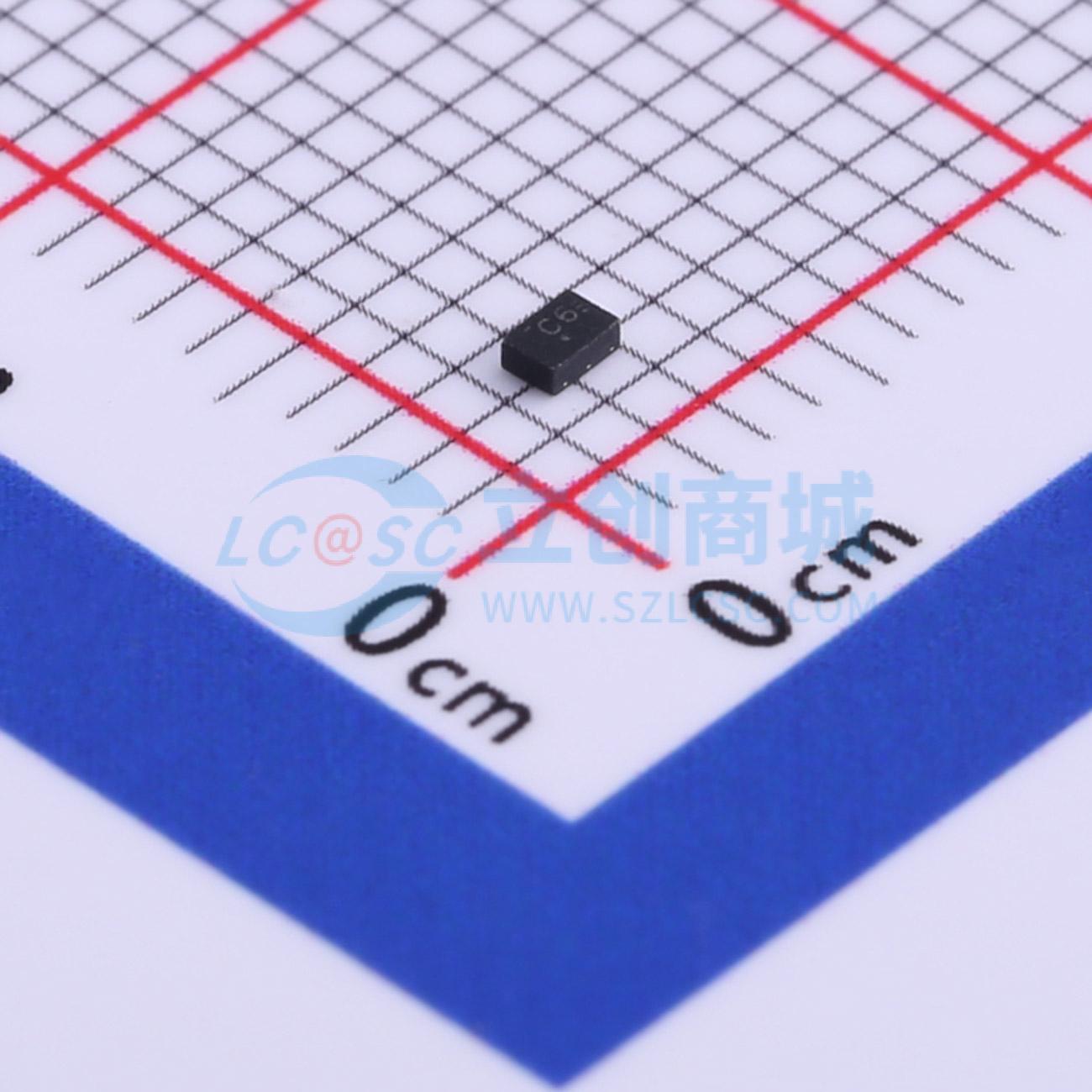

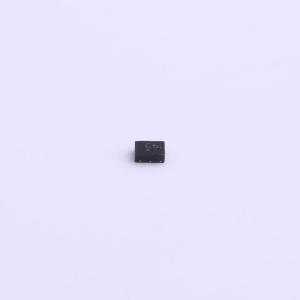

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G66DRYR
SN74LVC1G66 单双向模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该单个模拟开关设计用于1.65V至5.5V Vcc操作。它可以处理模拟和数字信号，并允许双向传输高达5.5V（峰值）的信号。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G66DRYR
- 商品编号
- C507245
- 商品封装
- SON-6(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST) | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 4.2ns | |
| 导通电阻(Ron) | 10Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 13pF | |
| 带宽 | 195MHz | |
| 传播延迟(tpd) | 600ps |
商品概述
这款单路模拟开关专为 1.65 V 至 5.5 VCC 工作电压设计。 SN74LVC1G66 器件可处理模拟和数字信号。该器件允许幅值高达 5.5 V（峰值）的信号进行双向传输。 NanoFree 封装技术是集成电路封装概念的重大突破，它直接将裸片作为封装。
商品特性
- 采用德州仪器 NanoFree 封装
- 1.65 V 至 5.5 VCC 工作电压
- 输入可承受高达 5.5 V 的电压
- 在 3.3 V 时最大传输延迟为 0.8 ns
- 高开关输出电压比
- 高线性度
- 高速，典型值为 0.5 ns（VCC = 3 V，CL = 50 pF）
- 低导通电阻，典型值为 5.5 Ω（VCC = 4.5 V）
- 闩锁性能超过 JESD 78 标准 II 类的 100 mA 要求
- ESD 保护超过 JESD 22 标准：2000 V 人体模型（A114 - A）、200 V 机器模型（A115 - A）、1000 V 带电器件模型（C101）
应用领域
- 无线设备
- 音频和视频信号路由
- 便携式计算设备
- 可穿戴设备
- 信号选通、斩波、调制或解调（调制解调器）
- 用于模数和数模转换系统的信号复用
