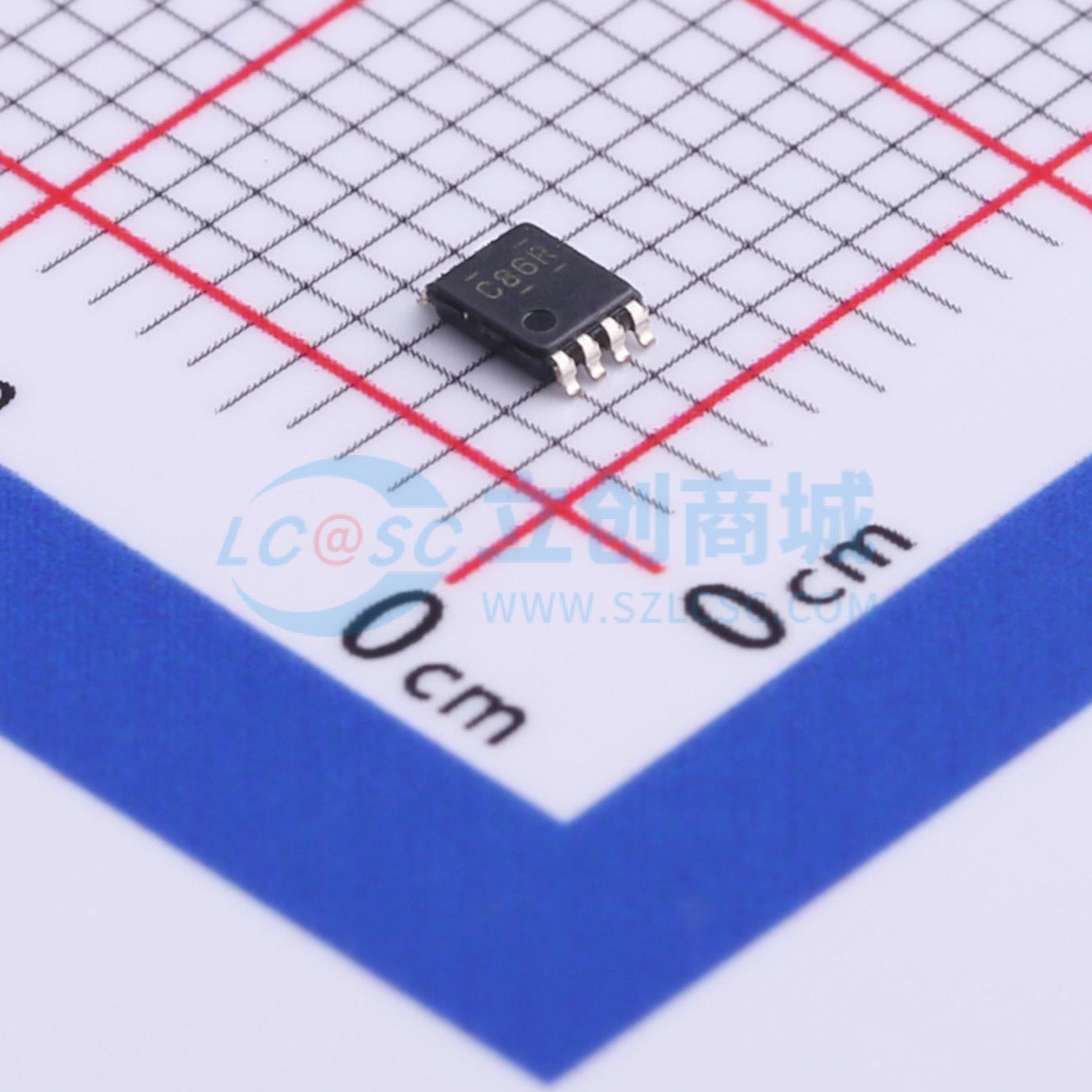

SN74LVC2G86DCUR实物图

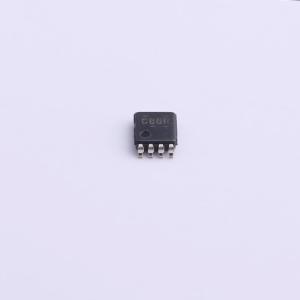

  • SN74LVC2G86DCUR商品缩略图

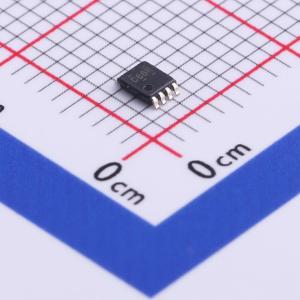

  • SN74LVC2G86DCUR商品缩略图
  • SN74LVC2G86DCUR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC2G86DCUR

双通道2输入异或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC2G86 2 通道、2 输入、1.65V 至 5.5V XOR(异或)门
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G86DCUR
商品编号
C507252
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.02克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
门电路数量2
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)2V;1.7V
属性参数值
输入低电平(VIL)800mV;700mV
输出高电平(VOH)3.8V;1.9V;2.4V;2.3V;1.2V
输出低电平(VOL)300mV;400mV;450mV;550mV
系列74LVC
传播延迟(tpd)4.7ns@3.3V
工作温度-40℃~+125℃
每门输入数量2
功能特性局部关断模式;带电插入保护;后驱动保护

商品概述

SN74LVC2G86是一款双2输入异或门,工作电源电压范围为1.65V~5.5V,采用正逻辑,实现布尔函数Y=A⊕B或Y=非A·B + A·非B;NanoFree封装技术采用裸片作为封装;该器件针对带Ioff的部分掉电应用做了完整规格定义,Ioff电路可在器件断电时禁用输出,防止损坏器件的反向电流流过;存储或操作过程中应将引脚短路或将器件置于导电泡沫中,防止静电损坏MOS门。

商品特性

  • 可提供NanoFree封装
  • 支持5V电源电压工作
  • 输入可承受最高5.5V电压
  • 在3.3V电源下,最大传输延迟tpd为4.7ns
  • 低功耗,最大电源电流ICC为10μA
  • 在3.3V电源下,输出驱动能力为±24mA
  • 在VCC=3.3V,环境温度TA=25℃时,典型输出接地弹跳VOLP小于0.8V
  • 在VCC=3.3V,环境温度TA=25℃时,典型输出高电平下冲VOHV大于2V
  • Ioff支持带电插入、部分掉电模式和反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类规范
  • ESD保护性能符合JESD 22规范,人体模型可达2000V,机器模型可达200V,带电器件模型可达1000V

应用领域

  • 用作真/补码元件,若一个输入为低,另一输入信号会以原形式在输出端重现;若一个输入为高,另一输入信号会以反相形式在输出端重现
  • 用作逻辑恒等元件,当所有输入处于相同逻辑电平时,输出低电平有效
  • 用作偶校验元件,当偶数个输入激活时,输出低电平有效
  • 用作奇校验元件,当奇数个输入激活时,输出高电平有效
