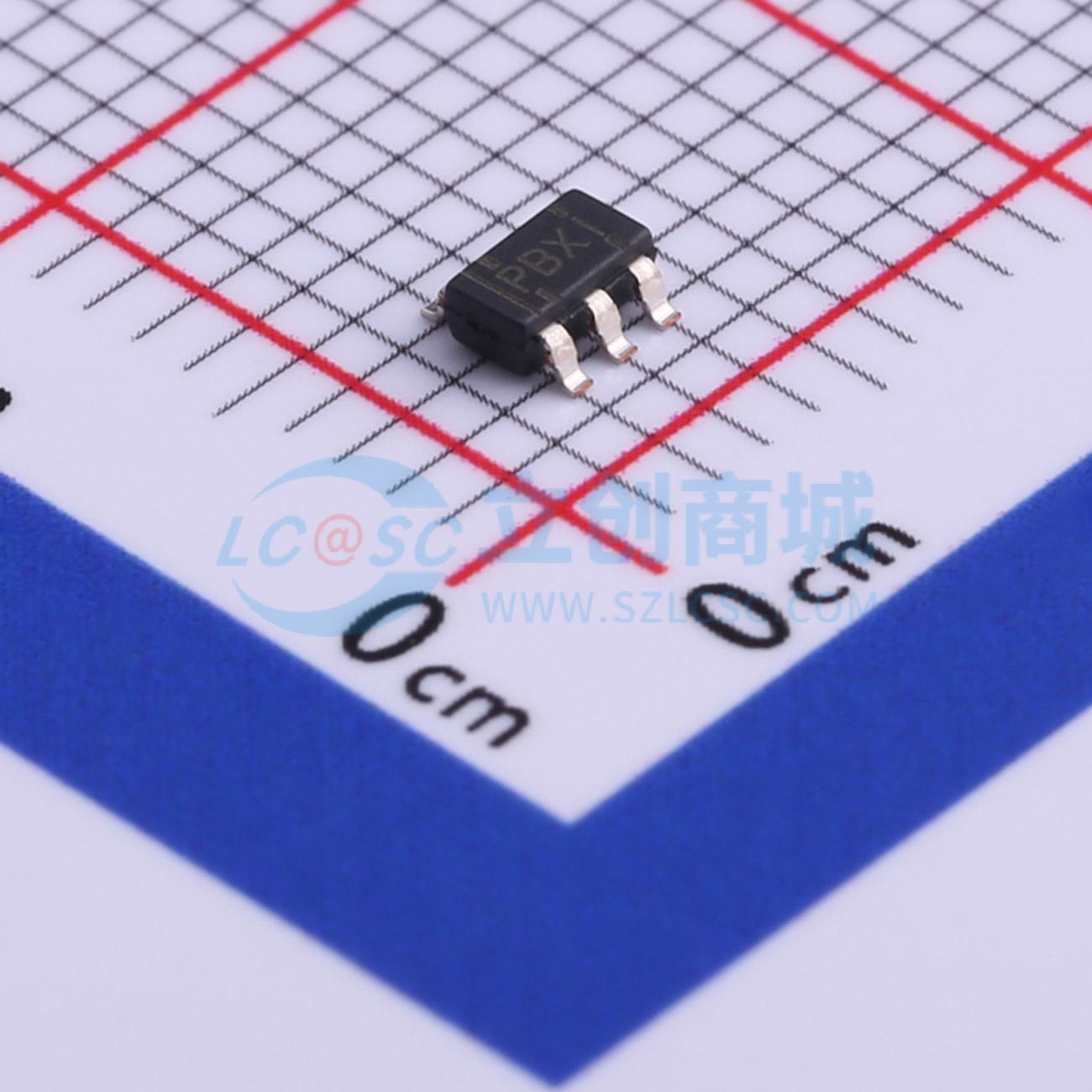

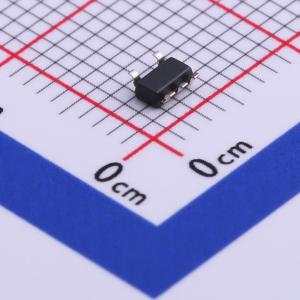

TPS3125L30DBVR

低压处理器监控电路为基于DSP和处理器的系统提供电路初始化和定时功能。

上电期间，当电源电压（VDD）高于0.75 V时，RESET信号有效。此后，电源电压监控器会监测VDD，只要VDD保持在阈值电压（VIT）以下，RESET输出就会保持有效。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。延迟时间Δtd = 180 ms，从VDD上升到阈值电压（VIT）以上开始计时。

当电源电压降至阈值电压（VIT）以下时，输出再次变为有效（低电平）。无需外部元件。该系列的所有器件都有一个由高精度内部分压器设置的固定检测阈值电压（VIT）。

TPS3123/5/6/8器件集成了一个手动复位输入MR。MR为低电平时，RESET变为有效。TPS3124器件没有MR输入，但与TPS3125和TPS3126器件一样，具有高电平输出RESET。此外，TPS3123/4/8具有一个看门狗定时器，需要通过WDI的正或负跳变定期触发。当监控系统未能在超时时间间隔ttout = 0.8 s内重新触发看门狗电路时，RESET输出将在一段时间（td）内保持有效。此事件也会重新初始化看门狗定时器。

这些电路采用5引脚SOT23 - 5封装。TPS312x器件的工作温度范围为 - 40°C至 + 85°C。

• 最小电源电压0.75 V
• 电源电压监控范围：
  • 1.2 V、1.5 V、1.8 V（TPS312x）
  • 3 V（仅TPS3125器件）
  • 其他版本可按需提供
• 具有180 ms固定延迟时间的上电复位发生器
• 手动复位输入（TPS3123/5/6/8）
• 当VDD ≥ VIT时，看门狗定时器重新触发RESET输出
• 典型电源电流14 μA
• 小型SOT23 - 5封装
• 温度范围 - 40°C至 + 85°C
• 复位输出有推挽（低电平和高电平有效）和开漏（低电平有效）两种类型

• 使用低压DSP、微控制器或微处理器的应用
• 便携式/电池供电设备
• 无线通信系统
• 可编程控制器
• 工业设备
• 笔记本/台式计算机
• 智能仪器
