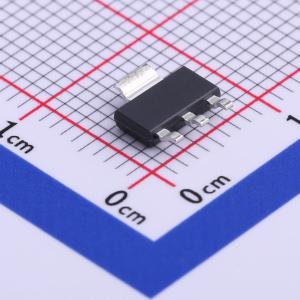

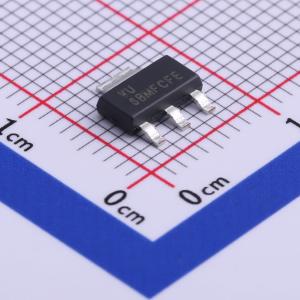

TLV1117LV30DCYR

TLV1117LV系列低压差（LDO）线性稳压器是广受欢迎的TLV1117稳压器的低输入电压版本。 TLV1117LV是一款极低功耗器件，其静态电流比传统的1117稳压器低500倍，使该器件适用于对待机电流要求极低的应用。TLV1117LV系列LDO在负载电流为0 mA时也能保持稳定；无最小负载要求，这使得该器件成为理想之选，适用于稳压器在待机期间必须为非常小的负载供电，同时在正常工作期间能够提供高达1 A大电流的应用。TLV1117LV具有出色的线路和负载瞬态性能，当负载电流要求从小于1 mA变化到大于500 mA时，输出电压的下冲和过冲幅度极小。 精密带隙和误差放大器可提供1.5%的精度。极高的电源抑制比（PSRR）使该器件可用于开关稳压器后的二次稳压。其他重要特性包括低输出噪声和低压差电压。 该器件采用内部补偿，使用等效串联电阻（ESR）为0 Ω的电容时能保持稳定。这些关键优势使得可以使用经济高效的小尺寸陶瓷电容。如果需要，也可以使用具有更高偏置电压和温度降额的经济高效型电容。 TLV1117LV系列采用SOT - 223封装。

• 典型精度：1.5%
• 低静态电流（IQ）：最大100 μA，比标准1117器件低500倍
• 输入电压（VIN）：2 V至5.5 V – 绝对最大输入电压 = 6 V
• 输出电流为0 mA时保持稳定
• 低压差：输出电压（VOUT）= 3.3 V、电流为1 A时，压差为455 mV
• 高电源抑制比（PSRR）：1 kHz时为65 dB
• 最小保证电流限制：1.1 A
• 使用经济高效的陶瓷电容时保持稳定：等效串联电阻（ESR）为0 Ω
• 温度范围：-40°C至125°C
• 热关断和过流保护
• 采用SOT - 223封装

• 机顶盒
• 电视和显示器
• 电脑外设、笔记本电脑、主板
• 调制解调器和其他通信产品
• 开关电源二次稳压
