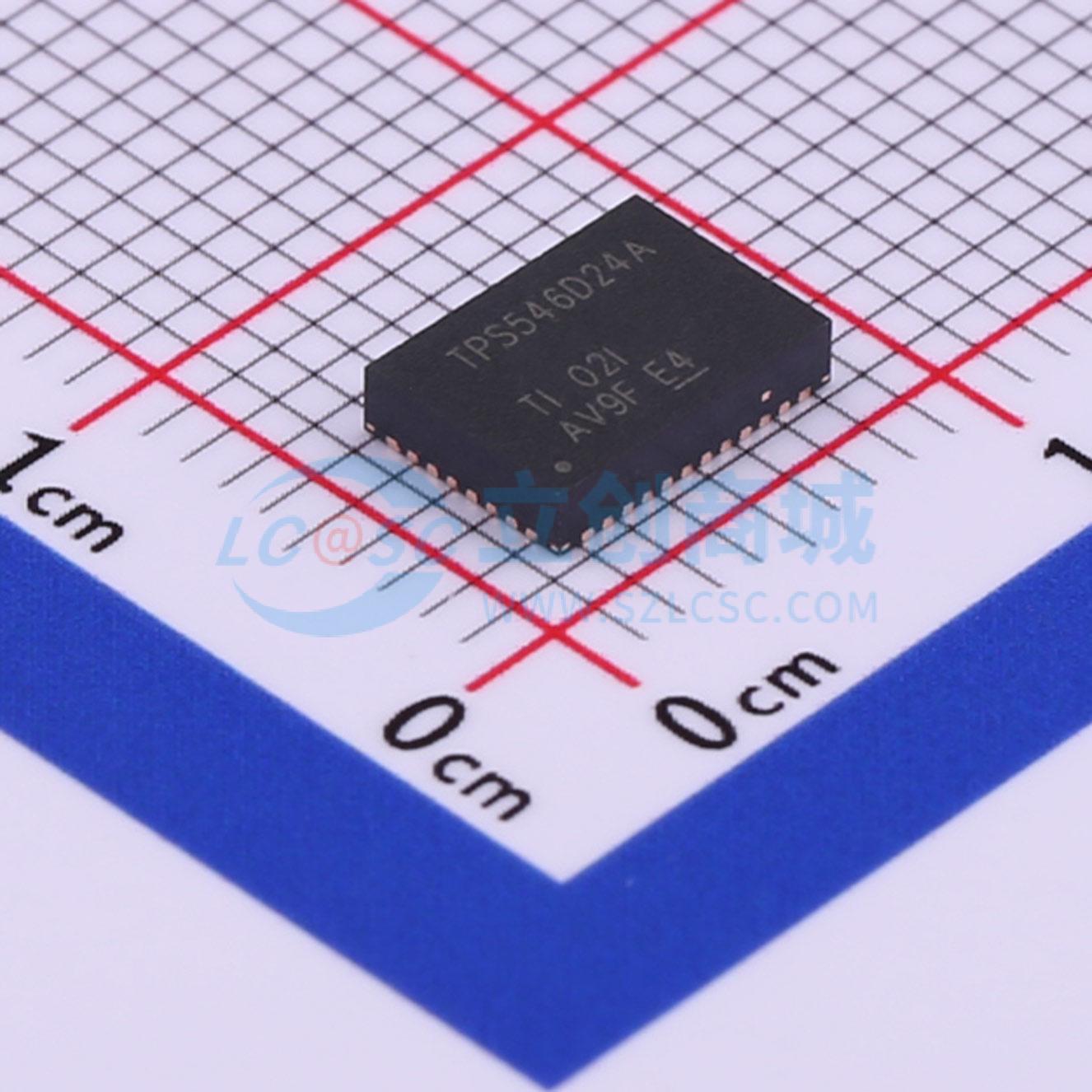

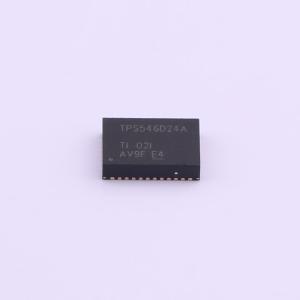

TPS546D24ARVFR

高度集成的非隔离式 DC/DC 转换器，具备高频运行和大电流输出能力

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS546D24A 具有引脚 Strap 配置和 PMBus™ 接口的 2.95V 至 16V、可堆叠 40A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS546D24ARVFR
商品编号: C507280
商品封装: LQFN-40-EP(5x7)
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

商品概述

分离轨支持：2.95 V至16 V的PVIN；2.95 V至18 V的AVIN（用于开关的4-V1N VDD5）集成4.5 mΩ/0.9 mΩ MOSFET 具有可选内部补偿的平均电流模式控制可2倍、3倍、4倍堆叠，电流共享高达160 A，每个输出支持单个地址通过引脚带可选择0.6 V至5.5 V输出，或使用PMBus VOUT_COMMAND选择0.25 V至6.0 V输出具有用于VOUT、IOUT和内部管芯温度遥测功能的广泛PMBus命令集带内部反馈分压器的差分远程感测，VOUT误差小于1% 结温范围：-40℃至+150℃ 通过PMBus MSEL引脚进行AVS和裕量调节，可对PMBus默认值进行引脚编程 12种可选开关频率，范围从225 kHz至1.5 MHz（8种引脚带选项）频率同步输入/同步输出支持预偏置输出支持强耦合电感 7 mm x 5 mm x 1.5 mm，40引脚QFN封装，引脚间距 = 0.5 mm 使用WEBENCH电源设计器为TPS546D24A创建定制设计

商品特性

分离轨支持：2.95 V至16 V的PVIN；2.95 V至18 V的AVIN（用于开关的4-V1N VDD5）
集成4.5 mΩ/0.9 mΩ MOSFET
具有可选内部补偿的平均电流模式控制
可2倍、3倍、4倍堆叠，电流共享高达160 A，每个输出支持单个地址
通过引脚带可选择0.6 V至5.5 V输出，或使用PMBus VOUT_COMMAND选择0.25 V至6.0 V输出
具有用于VOUT、IOUT和内部管芯温度遥测功能的广泛PMBus命令集
带内部反馈分压器的差分远程感测，VOUT误差小于1%
结温范围：-40℃至+150℃
通过PMBus MSEL引脚进行AVS和裕量调节，可对PMBus默认值进行引脚编程
12种可选开关频率，范围从225 kHz至1.5 MHz（8种引脚带选项）
频率同步输入/同步输出
支持预偏置输出
支持强耦合电感
7 mm x 5 mm x 1.5 mm，40引脚QFN封装，引脚间距 = 0.5 mm

应用领域

数据中心交换机、机架式服务器
有源天线系统、远程无线电和基带单元
自动化测试设备、CT、PET和MRI
ASIC、SoC、FPGA、DSP内核和I/O电压

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~16V
	输出电压	250mV~6V
	输出电流	40A
	开关频率	225kHz~1.5MHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
