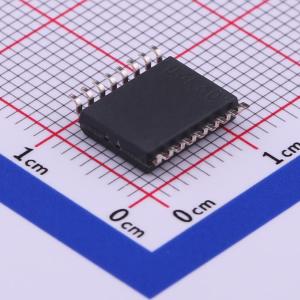

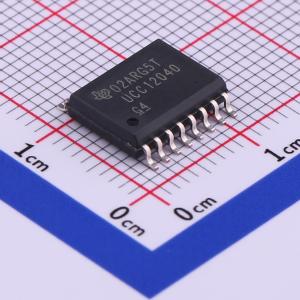

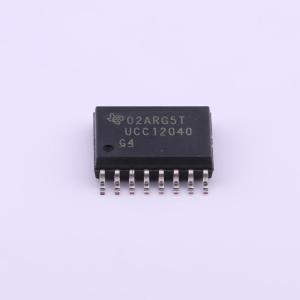

UCC12040DVE

UCC12040是一款直流/直流转换器，具备3 kV RMS基本隔离额定值，旨在为需要偏置电源且输出电压稳压良好的隔离电路提供高效的隔离电源。该器件集成了变压器和采用专有架构的直流/直流控制器，可高效提供500 mW（典型值）的隔离电源，且电磁干扰低。 UCC12040集成了保护功能，以增强系统的稳健性。该器件还设有使能引脚、同步功能，以及有裕量的稳压5 V或3.3 V输出选项。UCC12040是一款薄型、小型化解决方案，采用高度为2.65 mm（典型值）的宽体SOIC封装。

• 采用集成变压器技术的高效直流-直流转换器，在两层印刷电路板上的整个负载范围内，无需铁氧体磁珠即可满足CISPR32 B类电磁干扰限制
• 隔离额定值：3 kV RMS
• 浪涌能力：8 kV PK
• 工作电压：850 VRMS
• 共模瞬态抗扰度（典型值）：±100 V/ns
• 输出功率（典型值）：500 mW
• 稳压5.0 V或3.3 V输出，可选择400 mV裕量电压为低压差线性稳压器供电
• 输入电压：4.5 V至5.5 V
• 短路恢复功能
• 热关断功能
• 16引脚宽体SOIC封装，爬电距离和电气间隙大于8 mm
• 扩展温度范围：-40℃至125℃
• 计划获得的安全相关认证：符合UL 1577标准的3000 V RMS隔离1分钟，符合IEC 60950 - 1、IEC 62368 - 1和IEC 60601 - 1终端设备标准的CSA认证，符合GB4943.1 - 2011的CQC认证

• 可编程逻辑控制器模拟输入和输出模块
• 隔离电压和电流传感
• 保护继电器和智能断路器
• RS - 485/RS - 422/CAN收发器
• 患者监护设备
• 隔离通信模块
