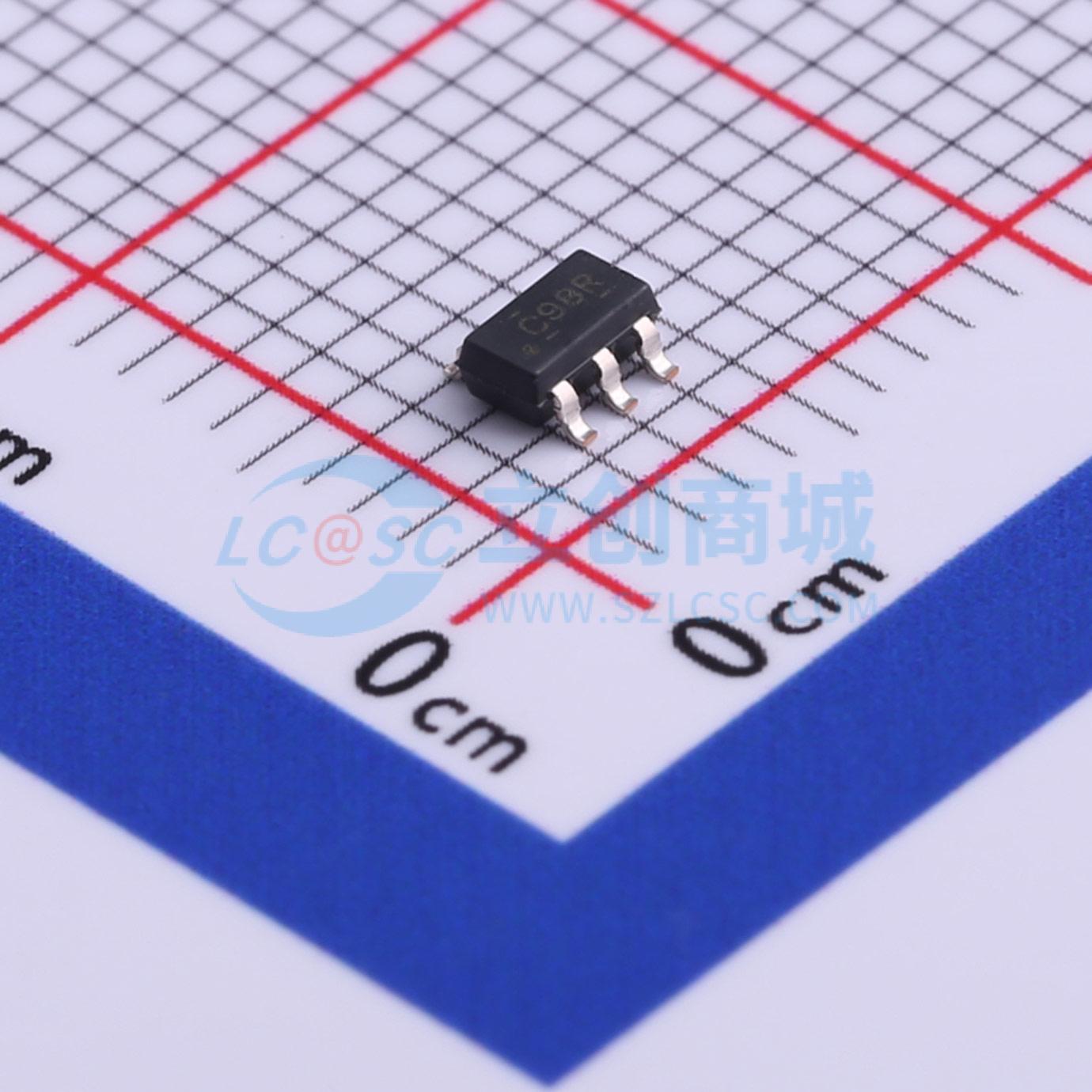

SN74LVC1G98DBVR实物图
  • SN74LVC1G98DBVR商品缩略图
  • SN74LVC1G98DBVR商品缩略图
  • SN74LVC1G98DBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G98DBVR

可配置多功能门电路

描述
SN74LVC1G98 可配置多功能门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G98DBVR
商品编号
C507246
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.016克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型可配置多功能门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)-
输入低电平(VIL)-
属性参数值
输出高电平(VOH)1.9V;2.4V;1.2V;3.8V
输出低电平(VOL)550mV;300mV;400mV;450mV
系列74LVC系列
传播延迟(tpd)6.3ns@3.3V
工作温度-40℃~+125℃
每门输入数量3
功能特性局部关断模式;带电插入保护;后驱动保护
输入类型施密特触发器
输出类型-

商品概述

可配置多功能门电路,型号为SN74LVC1G98,支持1.65V~5.5V VCC工作电压。器件具备可配置多功能特性,输出状态由3位输入的8种模式决定,可选择多路选择器、与门、或门、与非门、或非门、反相器、同相器等逻辑功能,所有输入均可连接至VCC或GND。器件作为独立门电路工作,因施密特作用,正向信号和负向信号可具有不同的输入阈值电平。NanoFree封装技术采用裸片作为封装。器件针对部分掉电应用做了完整规范设计,Ioff电路可禁用输出,防止器件断电时产生破坏性回流电流。

商品特性

  • 提供NanoFree封装及多种其他封装可选
  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 支持向下电压转换至VCC
  • 3.3V下最大传输延迟tpd为6.3ns
  • 低功耗,最大ICC为10μA
  • 3.3V下输出驱动能力为±24mA
  • Ioff支持热插拔、部分掉电模式和反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类标准
  • ESD防护性能符合JESD 22标准,人体模型2000V,机器模型200V,带电器件模型1000V
  • 内置施密特触发动作
  • 所有未使用输入必须接VCC或GND以保证正常工作
