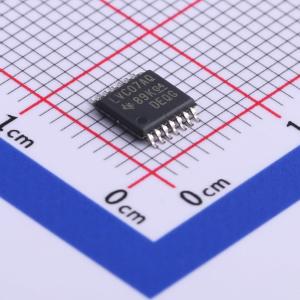

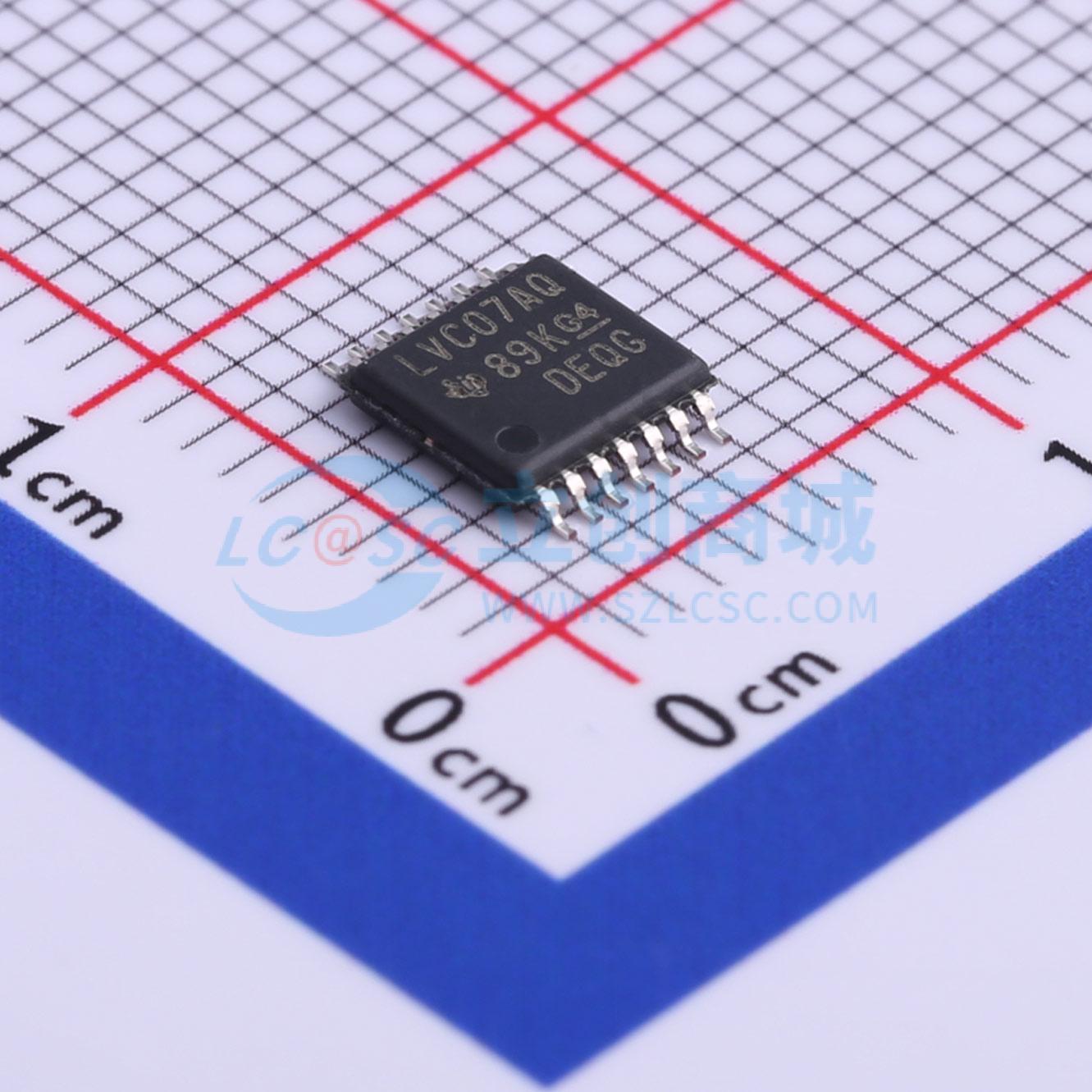

SN74LVC07AQPWRQ1
六路漏极开路输出缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC07A-Q1 具有漏极开路输出的汽车类 6 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC07AQPWRQ1
- 商品编号
- C507242
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 电平转换 |
商品概述
SN74LVC07A-Q1是一款带有开漏输出的六通道缓冲器/驱动器，设计支持1.65V至5.5V电源电压工作。器件输出为开漏结构，可与其他开漏输出连接实现特定逻辑功能，输入可兼容不同电压标准的器件驱动，可在混合系统环境中用作电平转换器件。
商品特性
- 符合汽车应用要求
- 工作电压范围为1.65V~5V
- 输入和开漏输出可承受最高5.5V电压
- 锁存性能超过250mA，符合JESD 17标准
- 最大灌电流为24mA
- 输入可接受1.8V、2.5V、3.3V LVTTL器件或5V CMOS器件驱动
- 所有未使用输入必须接VCC或GND以保证器件正常工作
应用领域
- 实现低电平有效线或或高电平有效线与逻辑功能
- 混合电压系统中的电平转换
