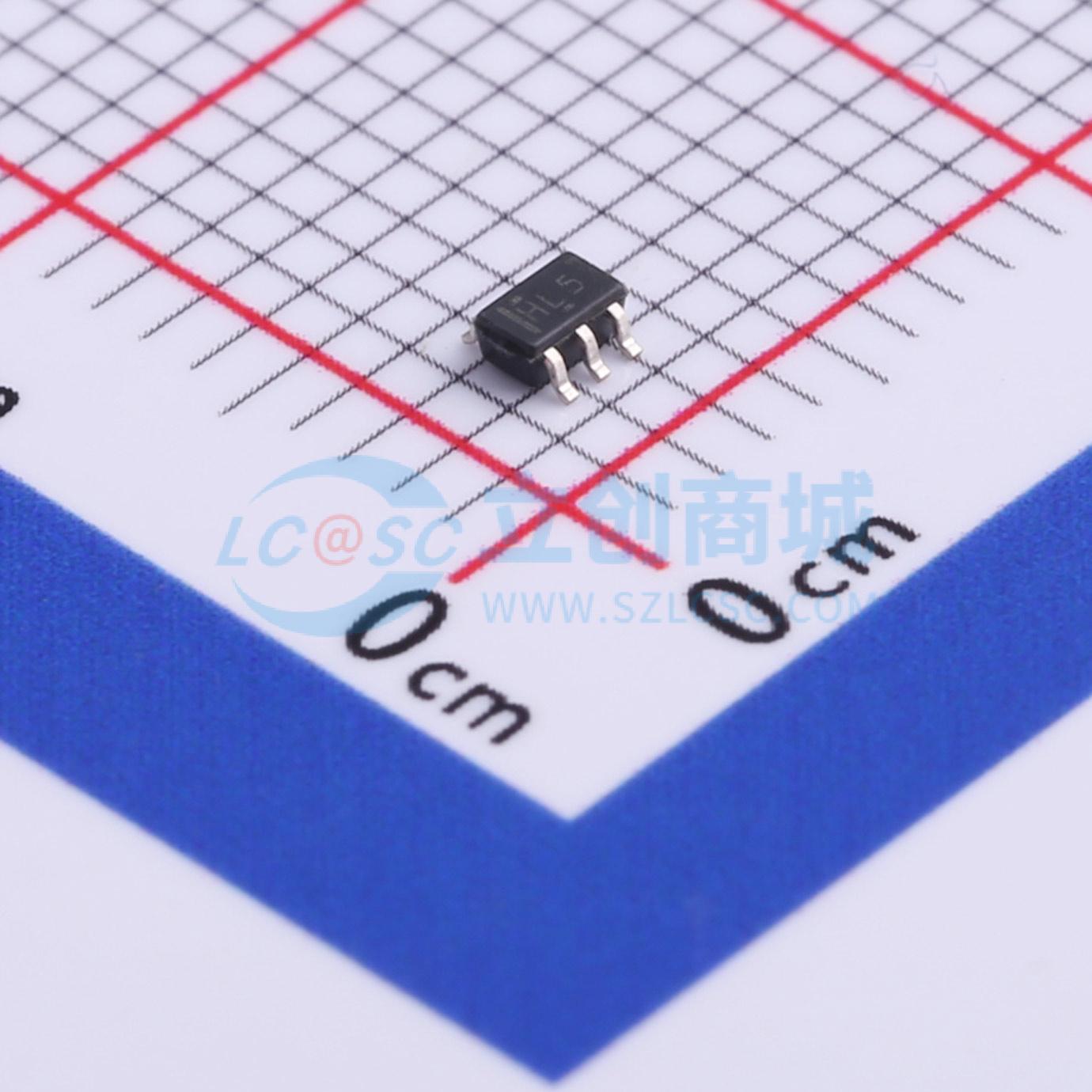

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP2G17DCKR

低功耗双施密特触发缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP2G17 具有施密特触发输入的 2 通道、0.8V 至 3.6V 低功耗缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUP2G17DCKR
商品编号: C507231
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

SN74AUP2G17是一款低功耗双施密特触发器缓冲器，包含两个独立缓冲单元，执行Y=A布尔功能，由于施密特作用，对正向和负向信号可具有不同的输入阈值电平。该产品所属系列可满足低功耗使用需求，在整个工作电压范围内可保持极低的静态与动态功耗，能够维持良好的信号完整性。器件针对部分掉电应用做了规范设计，Ioff电路可在器件掉电时禁用输出，避免电流回流对器件造成损坏，可采用以裸片作为封装的封装技术。

商品特性

支持纳米级封装工艺，以裸片作为封装本体
静态功耗低，最大静态电流Icc为0.9μA
动态功耗低，3.3V工作电压下典型值Cpd为4.3pF
输入电容低，典型输入电容Ci为1.5pF
噪声水平低，过冲与下冲小于电源电压Vcc的10
具备Ioff功能，支持部分掉电模式运行
工作电压范围宽，范围为0.8V~3.6V
具备施密特触发特性，对正向和负向输入信号可设置不同阈值电平

应用领域

电池供电的便携式设备

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	-
	工作电压	0.8V~3.6V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	3ns@3.3V,5pF
	功能特性	掉电隔离
