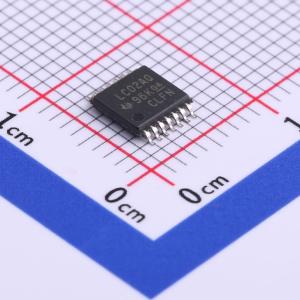

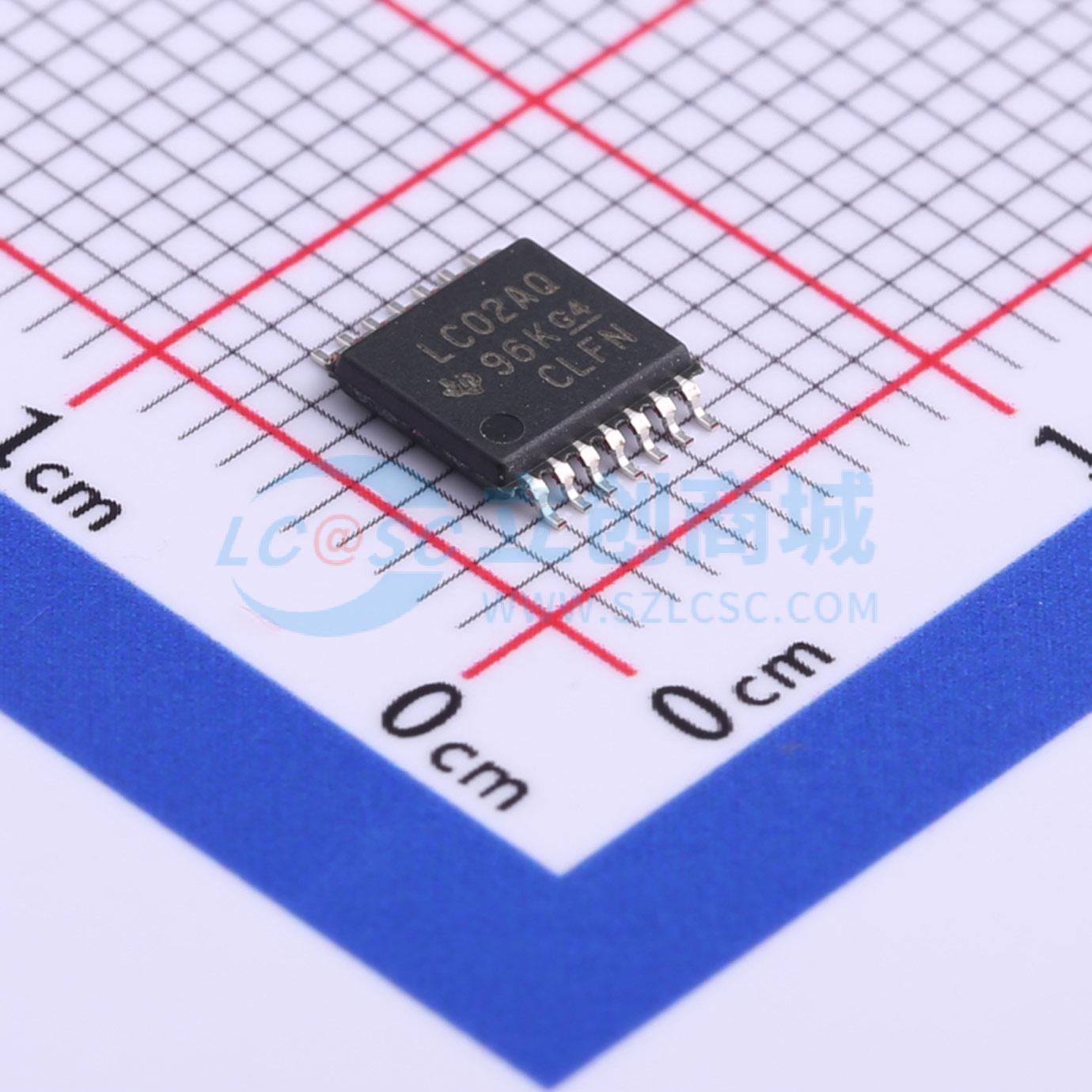

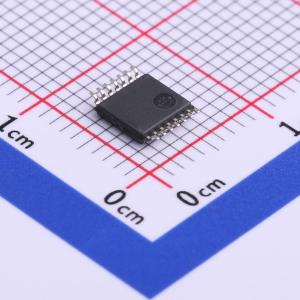

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC02AQPWRQ1
四路 2 输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC02A-Q1 汽车类 4 通道、2 输入、2V 至 3.6V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC02AQPWRQ1
- 商品编号
- C507240
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.4V；2.2V | |
| 输出低电平(VOL) | 550mV；400mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5.5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
这是一款四路2输入正或非门器件，型号为SN74LVC02A-Q1，有D封装和PW封装可选，工作电源VCC范围为2.7V~3.6V，正逻辑下可实现布尔函数Y = 非(A+B) 或 Y = 非A·非B，输入可被3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器件。
商品特性
- 符合汽车应用要求
- 静电放电防护能力：在3015测试方法下超过2000V，机器模型测试下超过200V，测试条件为C=200pF，R=0Ω
- 输入耐压最高可达5.5V
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
- 典型参数测试条件为VCC=3.3V，环境温度TA=25℃
应用领域
- 汽车电子领域
- 混合电压系统电平转换场景
- 通用数字逻辑电路
