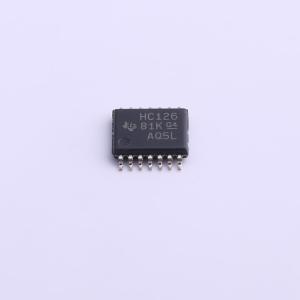

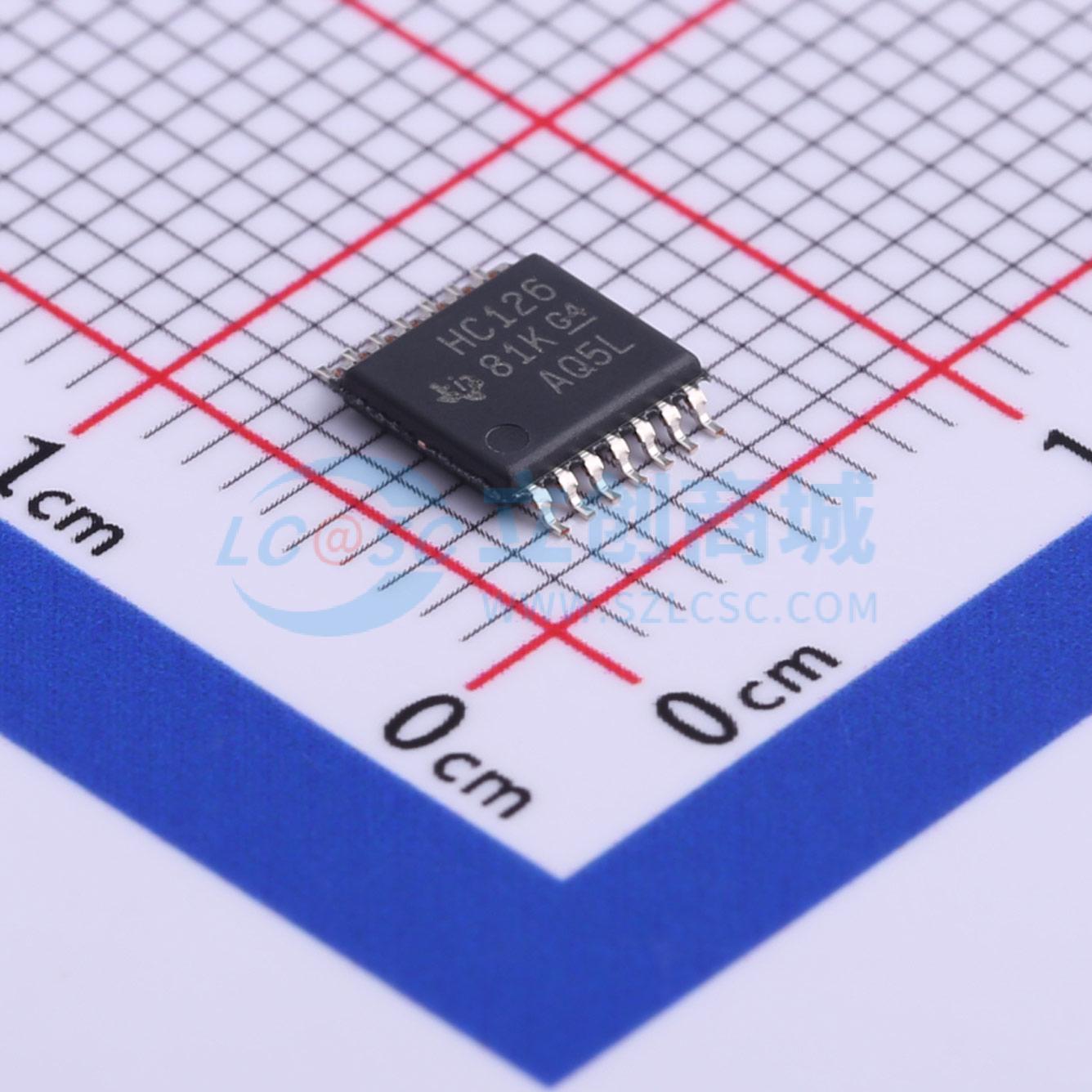

SN74HC126PWR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC126 具有三态输出的 4 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC126PWR
- 商品编号
- C507234
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 24ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这是四路总线缓冲门，带有带三态输出的独立线路驱动器，当对应的输出使能输入端为低电平时，该输出禁用。为确保上电或掉电期间保持高阻态，输出使能端应通过上拉电阻接地，电阻的最小阻值由驱动器的电流源能力决定。包含SN54HC126、SN74HC126两种型号，提供多种封装类型，NC引脚无内部连接，产品符合相关半导体环保规范要求。
商品特性
- 宽工作电压范围为2V~6V
- 大电流三态输出，可直接与系统总线接口，最多可驱动15个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传播延迟tpd为11ns
- 5V工作电压下输出驱动能力为±6mA
- 最大输入电流为1μA
- 最大电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±35mA
- 流经VCC或地的连续电流最大为±70mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须连接至VCC或地，以保证器件正常工作
- RoHS合规产品符合现行欧盟RoHS对10种RoHS物质的要求，均质材料中RoHS物质含量不超过0.1，无铅产品可适用于指定的无铅工艺
- 绿色产品氯和溴基阻燃剂含量满足JS709B低卤素要求，三氧化二锑基阻燃剂含量符合要求，二者阈值均不超过1000ppm
应用领域
- 系统总线缓冲驱动
