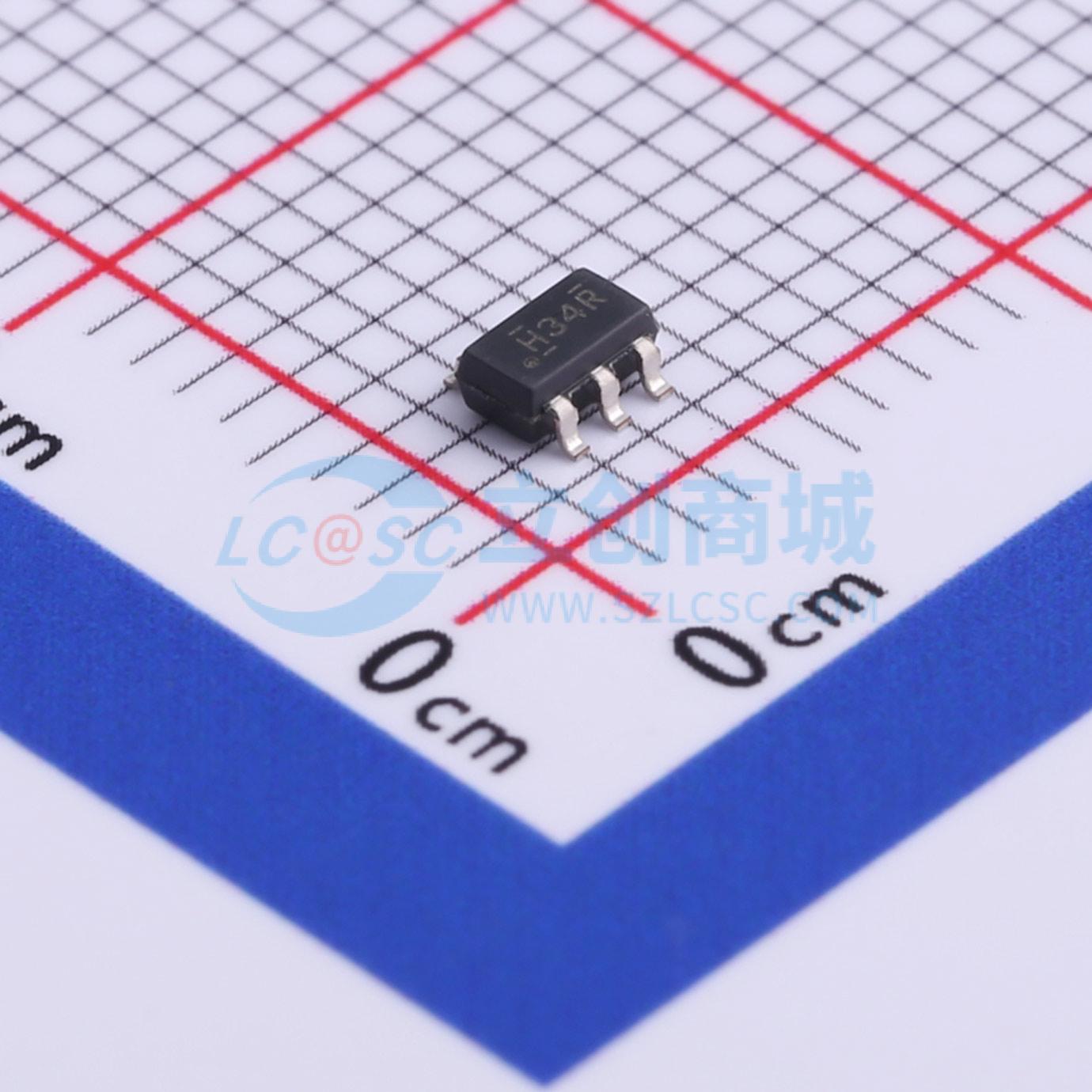

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G34DBVR
低功耗单缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G34 单路 0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G34DBVR
- 商品编号
- C507226
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 2ns@3.3V,5pF | |
| 功能特性 | 热插拔支持；掉电隔离；电平转换 |
商品概述
SN74AUP1G34是低功耗单缓冲门，在正逻辑下实现Y=A的布尔功能。
商品特性
- 提供0.64mm²超小DPW封装，引脚间距0.5mm
- 静态功耗低，Icc最大值为0.9μA
- 动态功耗低，3.3V下Cpd典型值为4.1pF
- 输入电容低，Ci典型值为1.5pF
- 低噪声，过冲和下冲小于VCC的10
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 输入迟滞允许缓慢输入转换，可提升输入开关抗干扰能力，3.3V下Vhys典型值为250mV
- 电源电压VCC工作范围宽，为0.8V~3.6V
- 针对3.3V工作进行了优化
- 支持3.6V I/O耐压，可支持混合模式信号工作
- 3.3V下最大传输延迟tpd为4.1ns
- 适用于点对点应用
- 闭锁性能超过100mA，符合JESD 78 II类标准
- 静电放电性能符合JESD 22标准，人体模型可达2000V II类，带电器件模型可达1000V
应用领域
- ATCA解决方案
- 主动降噪
- 条码扫描器
- 血压监测仪
- CPAP呼吸机
- 线缆解决方案
- DLP 3D机器视觉
- 高光谱成像
- 光联网
- 光谱学
- 电子书
- 嵌入式个人电脑
- 温度或压力传感器现场变送器
- 指纹生物识别
- 暖通空调系统
- 网络附加存储
- 服务器主板与电源单元
- 软件定义无线电
- 高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡
- 耳机
- 键盘
- 鼠标
- 网卡
- 行李扫描、医用、牙科领域X射线设备
