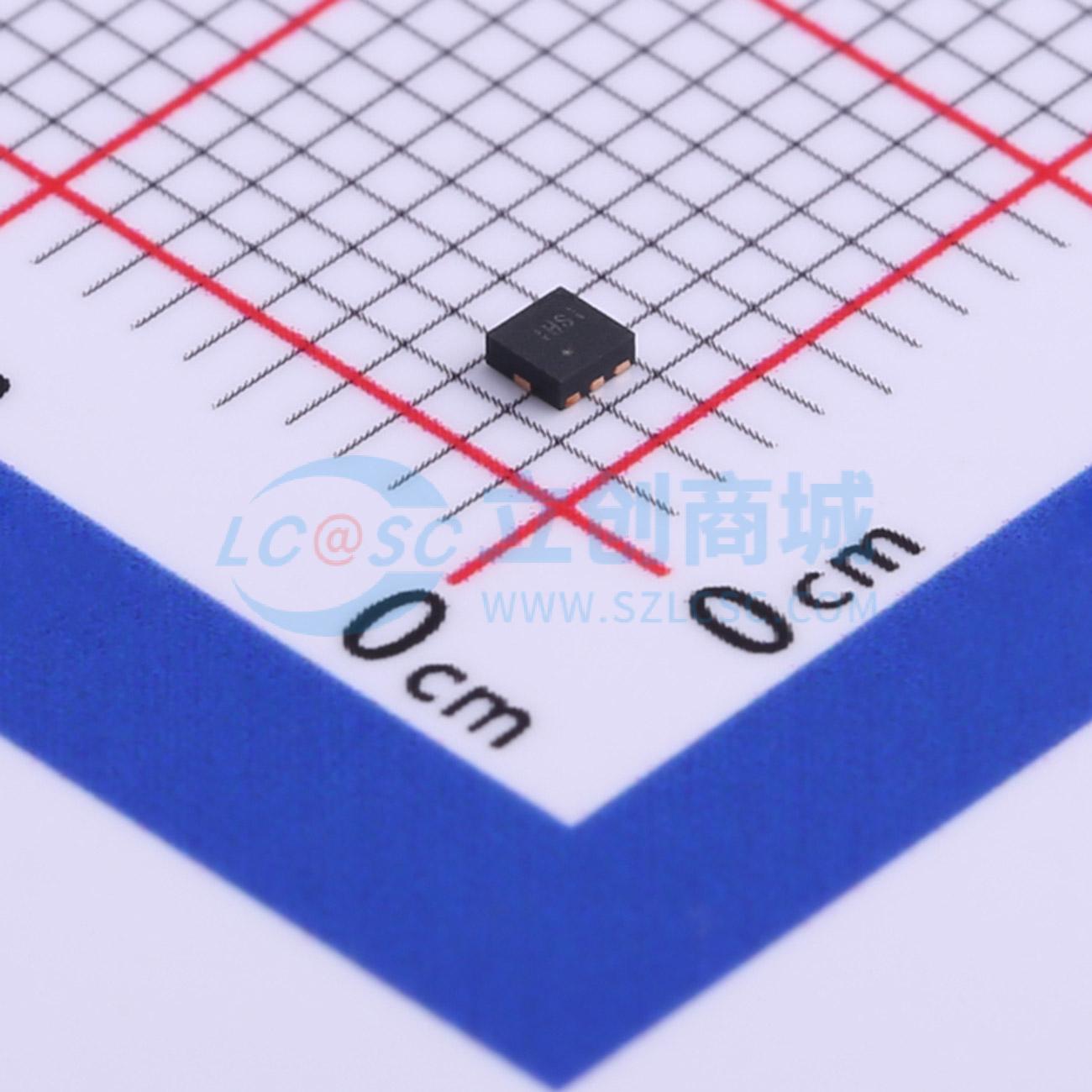

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G74RSER
低功耗单正边沿触发D型触发器，带清零和预置功能，支持部分掉电模式，具备施密特触发功能
- 描述
- SN74AUP1G74 低功耗单路上升沿 D 级触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G74RSER
- 商品编号
- C507227
- 商品封装
- UQFN-8(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 800mV~3.6V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 7ns@3.3V,30pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AUP系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 500nA | |
| 输入电容 | 1.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 500ps | |
| 保持时间 | 0ns |
商品概述
这是一款低功耗单路带清零和预置功能的正沿触发D型触发器，面向电池供电便携应用的低功耗需求设计，在0.8V到3.6V的电源电压范围内可保持极低的静态功耗与动态功耗，可延长电池使用时长，能够保持出色的信号完整性。
商品特性
- 可提供小型封装
- 静态功耗低，最大静态电流Icc为0.9μA
- 动态功耗低，3.3V条件下典型功耗电容Cpd为5.5pF
- 输入电容低，典型值为1.5pF
- 低噪声，过冲与下冲低于电源电压的10%
- Ioff支持部分掉电模式运行
- 带有施密特触发结构，允许缓慢输入转换，提升输入开关抗干扰能力，3.3V条件下典型滞回电压Vhys为250mV
- 电源电压工作范围宽，为0.8V至3.6V
- 针对3.3V工作条件优化
- 支持3.6V I/O耐压，可兼容混合模式信号工作
- 3.3V条件下最大传输延迟tpd为5ns
- 适用于点对点应用
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22标准测试
- 可承受2000V人体模型静电测试，符合A114-B II类标准
- 可承受1000V充电器件模型静电测试，符合C101标准
- 工作温度范围为-40℃至+85℃
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
- 输入输出扩展器
