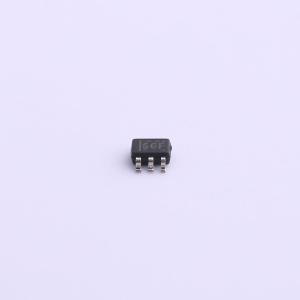

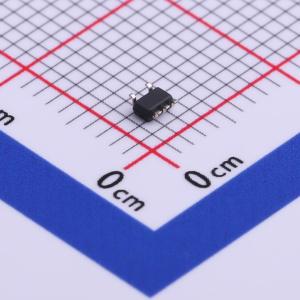

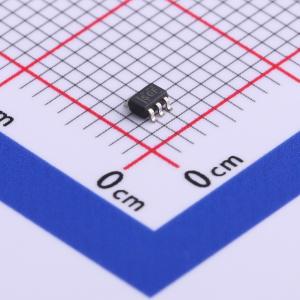

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1T32DCKR
低功耗，1.8/2.5/3.3V输入，3.3V CMOS输出，二输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1T32 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、2 输入正或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1T32DCKR
- 商品编号
- C507229
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.1V~1.19V | |
| 输入低电平(VIL) | 350mV~500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.55V；1.85V | |
| 输出低电平(VOL) | 450mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 4.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74AUP1T32是一款低功耗双输入正或门，可实现布尔函数Y = A + B或Y = A非·B非，专为逻辑电平转换应用设计，输出电平对应供电电压VCC。该器件采用极低功耗逻辑技术，可延长设备电池续航，支持多种输入电平与供电电压组合，宽VCC范围支持输出电平切换，可连接外部控制器或处理器。带施密特触发输入，可改善开关转换过程中的噪声抗扰度，支持部分掉电工作模式，具备优化的电流驱动能力，可减少线路反射、过冲和下冲。
商品特性
- 支持单电源电平转换，输出电平最高可达VCC CMOS电平，VCC工作范围为2.3V~3.6V，支持多种输入输出电压转换组合：当VCC为3.3V时支持1.8V~3.3V、2.5V~3.3V输入转换，当VCC为2.5V时支持1.8V~2.5V、3.3V~2.5V输入转换
- 施密特触发输入可抑制输入噪声，提升输出信号完整性，允许输入信号缓慢转换，正反向输入跳变间电压差ΔVT为210mV
- 具备Ioff特性，支持掉电工作，VCC为0V时，输入输出可承受0V~3.6V的信号，不会损坏器件
- 静态功耗极低，为0.1μA，动态功耗极低，为0.9μA
- 优化的电流驱动能力为4mA，可减少高驱动输出导致的线路反射、过冲和下冲
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22标准，人体模型测试达2000V II类，带电器件模型测试达1000V
- 提供无铅封装，DCK封装尺寸为2×2.1×0.65mm，高度为1.1mm
应用领域
- 逻辑电平转换场景
- 便携式、移动类电子设备
- 模拟混合模式设计
- 需要延长电池续航的电子设备
