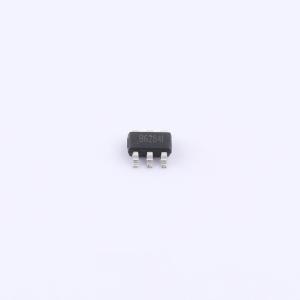

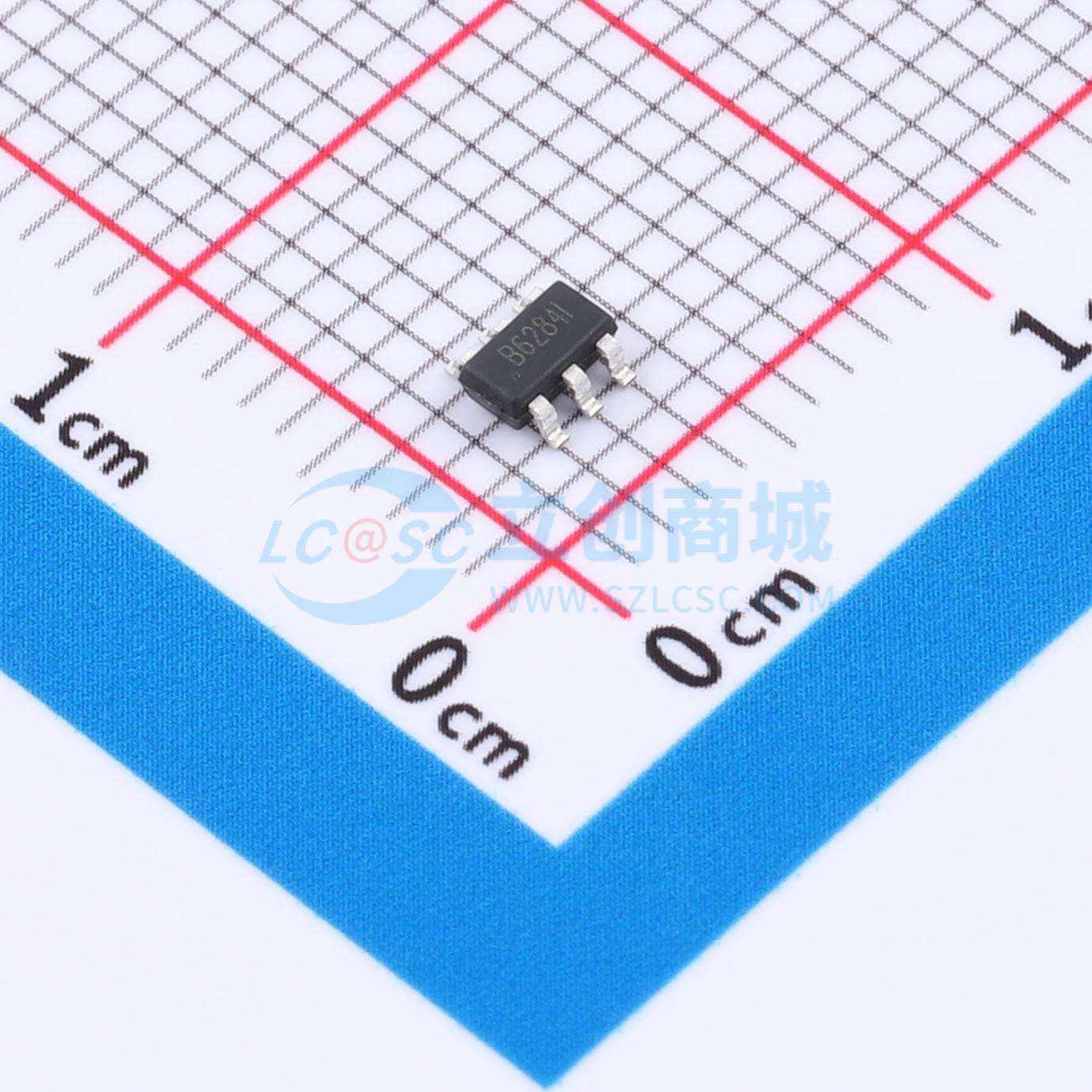

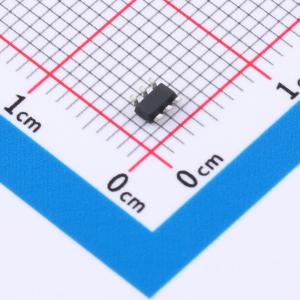

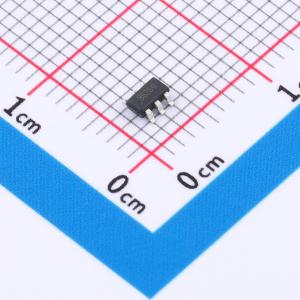

MSY7208ABC
升压型 2.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款恒定频率、6引脚SOT23电流模式升压转换器，适用于小型、低功率应用。开关频率为1.2MHz，允许使用高度为2mm或更小的低成本小型电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。轻载时可自动转换为脉冲频率调制模式。包括欠压锁定、限流和热过载保护，以防止输出过载时损坏。采用小型6引脚SOT-23封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSY7208ABC
- 商品编号
- C49375257
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~24V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
MSY7208ABC是一款固定频率、6引脚SOT23封装的电流模式升压转换器，适用于小型、低功耗应用。该器件以1.2MHz频率开关，允许使用高度为2mm或更小的微型低成本电容和电感。内部软启动可减小浪涌电流并延长电池寿命。MSY7208ABC具备在轻载时自动切换至脉冲频率调制模式的功能。该器件还包含欠压锁定、电流限制和热过载保护，以防止在输出过载时造成损坏。MSY7208ABC采用小型6引脚SOT-23封装。
商品特性
- 集成80mΩ功率MOSFET
- 2.5V至24V输入电压范围
- 1.2MHz固定开关频率
- 内部4A开关电流限制
- 可调输出电压
- 内部补偿
- 高达28V的输出电压
- 轻载时自动进入脉冲频率调制模式
- 高达93%的效率
- 采用6引脚SOT23-6封装
应用领域
- 电池供电设备
- 机顶盒
- LCD偏置电源
- DSL和电缆调制解调器及路由器
- 从PCI或PCI Express插槽供电的网络卡
