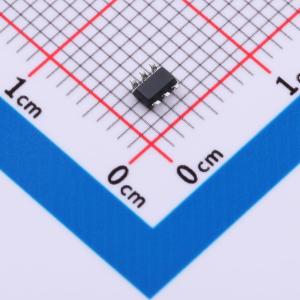

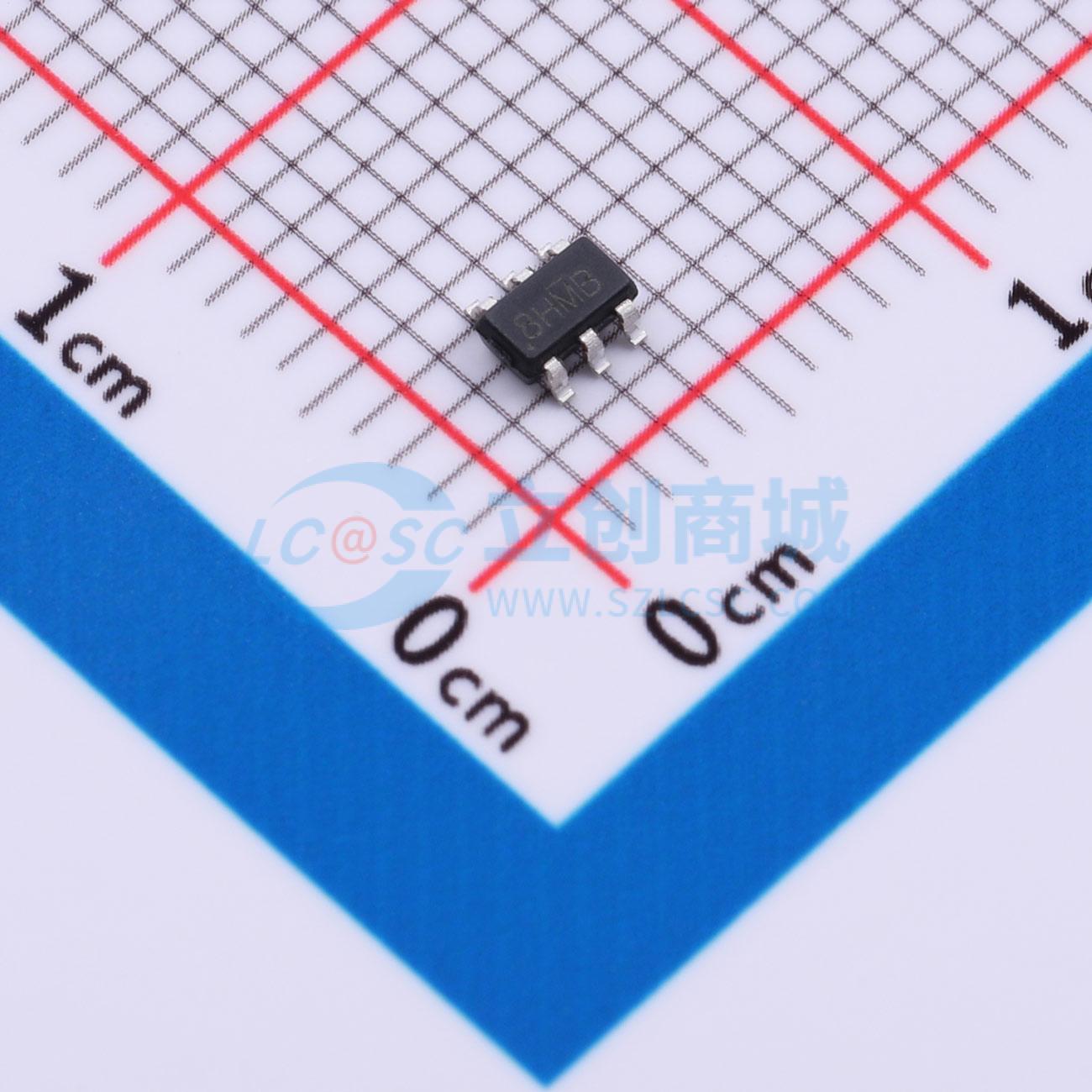

温馨提醒：图片仅供参考，商品以实物为准

MS14010ADDCR

降压型 800mA 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款电流模式单片降压开关稳压器。工作输入范围为 4.5V ~ 40V，可通过两个集成 N 沟道 MOSFET 提供 800mA 的连续输出电流。内部同步电源开关无需使用外部肖特基二极管即可实现高效率。在轻负载下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制提供了严格的负载瞬态响应和逐周期电流限制。具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了稳定性。采用 6 引脚 SOT23-6 封装，使用最少的外部组件即可提供紧凑的解决方案。
品牌名称: MSKSEMI(美森科)
商品型号: MS14010ADDCR
商品编号: C49375285
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

MS14010ADDCR是一款电流模式单片降压开关稳压器。其工作输入电压范围为4.5V~40V，可提供800mA的连续输出电流，并集成了两个N沟道MOSFET。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载条件下，稳压器以低频工作以保持高效率并降低输出纹波。电流模式控制提供了严格的负载瞬态响应和逐周期电流限制。MS14010ADDCR通过短路保护、热保护、电流失控保护和输入欠压锁定功能确保鲁棒性。该器件采用6引脚SOT23-6封装，仅需极少外部元件即可提供紧凑的解决方案。

商品特性

4.5V至40V输入电压范围
800mA输出电流
高效率：高达95%
无需肖特基二极管
0.8V基准电压
采用斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
集成内部补偿
可与低ESR陶瓷输出电容器稳定工作
输入欠压锁定
短路保护
热关断
浪涌电流限制和软启动
-40°C至+125°C工作温度范围

应用领域

分布式电源系统
汽车系统
高压电源转换
工业电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	-
	输出电流	800mA
	开关频率	800kHz
	工作温度	-40℃~+125℃
