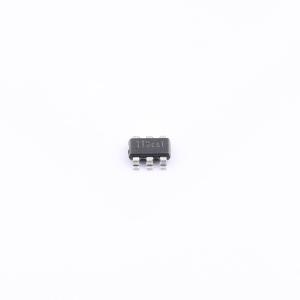

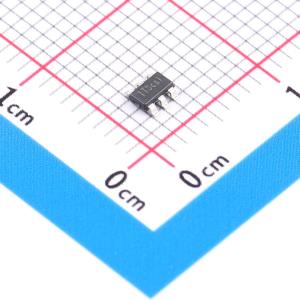

温馨提醒：图片仅供参考，商品以实物为准

MS6327

降压型 3A 3.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高效600kHz、恒定导通时间（COT）控制模式的同步降压DC-DC转换器，能够提供高达3A的电流。集成了具有极低RDS(ON)的主开关和同步开关，以最小化传导损耗。通过600kHz的开关频率实现了低输出电压纹波和小尺寸的外部电感和电容。采用COT架构，为高压降压应用实现快速瞬态响应。仅需最少数量的常用标准外部组件，采用6引脚SOT23-6符合ROHS标准的封装。
品牌名称: MSKSEMI(美森科)
商品型号: MS6327
商品编号: C49375288
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

MS6327是一款高效率、600kHz开关频率、采用恒定导通时间控制模式的同步降压型DC-DC转换器，能够提供高达3A的输出电流。该器件集成了主开关管和同步开关管，其R_DS(ON)极低，有助于减少导通损耗。600kHz的开关频率有助于实现低输出电压纹波，并减小所需的外部电感和电容尺寸。它采用恒定导通时间架构，旨在为高输入电压的降压应用提供快速的瞬态响应。MS6327仅需最少数量的标准外部元件，并采用符合ROHS标准的6引脚SOT23-6封装。

商品特性

70mΩ/35mΩ低R_DS(ON)内部FET
高效率同步工作模式
宽输入电压范围：3.5V至18V
输出电压从0.765V起可调
600kHz开关频率
在1.2V输出电压下，输出电流最高可达3.5A
采用恒定导通时间控制以实现快速瞬态响应
轻载时进入节能模式
集成内部补偿
可与低等效串联电阻的陶瓷输出电容稳定工作
具备打嗝模式的过流保护
热关断保护
浪涌电流限制和软启动功能
内置输入过压保护
采用SOT23-6封装

应用领域

数字机顶盒
平板电视与显示器
笔记本电脑
无线及DSL调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)
