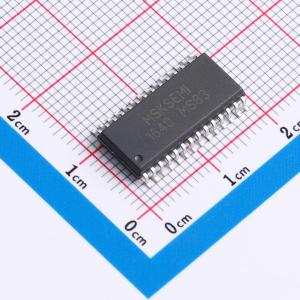

MS1640(SOP28)
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS1640(SOP28)
- 商品编号
- C49375277
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 接口类型 | - | |
| 工作电压 | 2.5V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | 内部复位功能；PWM调光；内置自动消隐 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
MS1640 是一款专用于 LED 显示器驱动的控制集成电路，内部集成了 MCU 数字接口、数据锁存器和 LED 高压驱动等电路。其主要应用于电子秤及小家电产品的显示屏驱动。工作电压范围为 2.5~5.5V，采用功率 CMOS 工艺制造。内置辉度调节电路，占空比支持 8 级可调。采用两线串行接口，包含 CLK 和 DIN 信号线。振荡方式为内置 RC 振荡器，频率为 330KHz。内置上电复位电路和自动消隐电路。显示模式支持 8 段 × 16 位，兼容共阴数码管输出。提供 SOP28 和 SSOP28 两种封装形式。
应用领域
- 微波炉
- 电磁炉
- 热水器
- 血压计
