温馨提醒：图片仅供参考，商品以实物为准

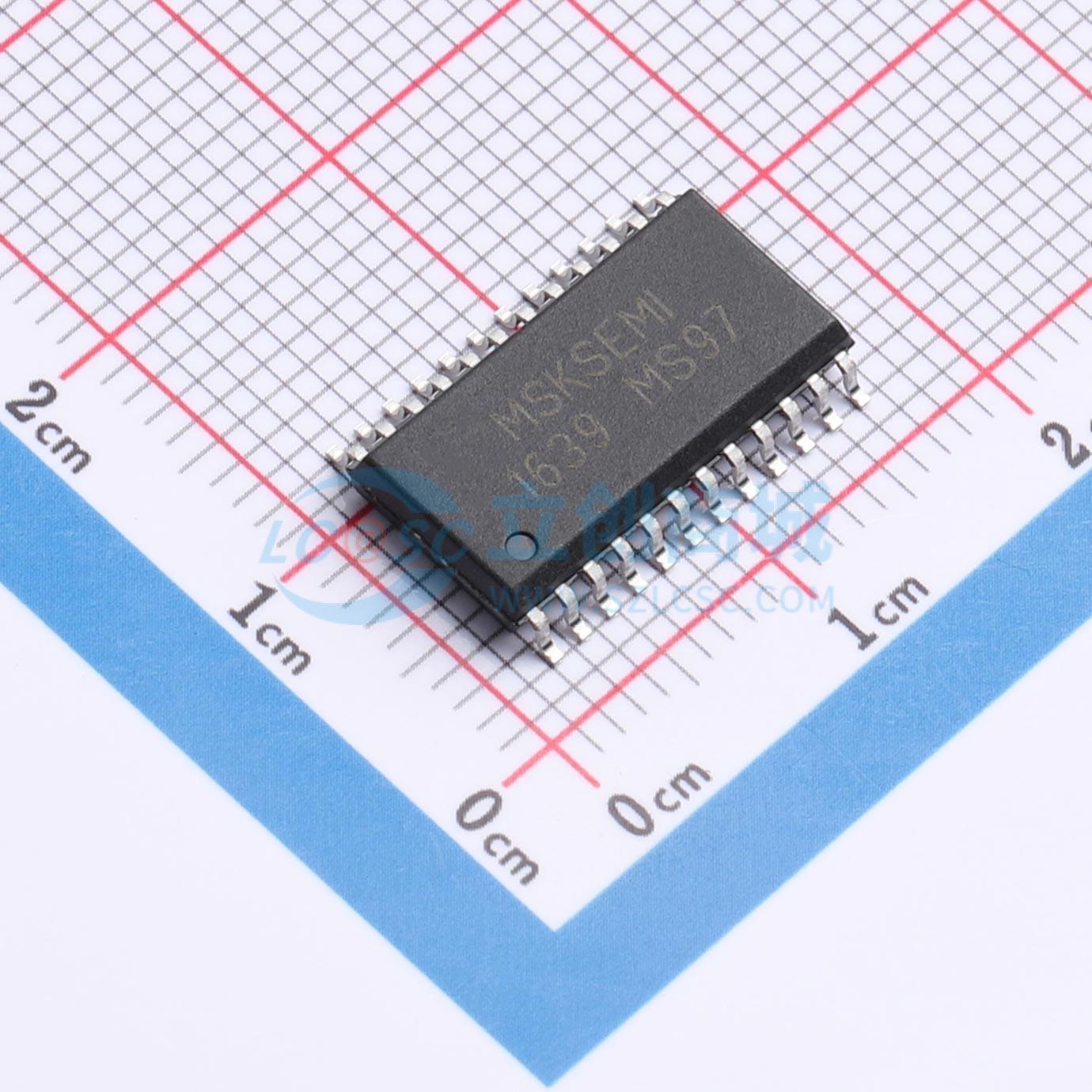

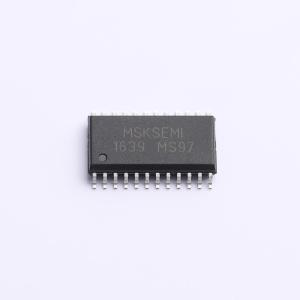

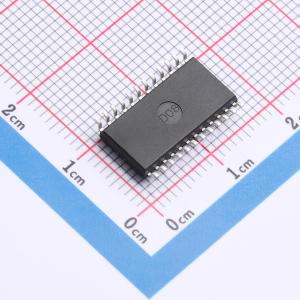

MS1639(SOP24)
串口共阴极LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款串口共阴极最大16段8位带8×4位键盘扫描的LED驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS1639(SOP24)
- 商品编号
- C49375283
- 商品封装
- SOP-24
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x8位 | |
| 接口类型 | - | |
| 工作电压 | 2.8V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | 260uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
MS1638、MS1639、MS1629系列是一款专用于LED驱动的控制电路，采用串口共阴极设计，最大支持16段8位显示，并集成8×4位键盘扫描功能。该系列芯片内部集成了键盘扫描接口、微控制器数字接口、数据锁存器和LED驱动电路，广泛应用于各类LED显示面板场景。
商品特性
- 内置显示RAM
- 工作电压范围：2.8V~5.5V
- 最大显示模式：16段8位
- 最大键盘扫描矩阵：8×4
- 显示辉度支持8级软件调节
- 串行接口：支持四线（CLK、STB、DIN、DOUT）或三线（CLK、STB、DIO）配置
- 内置RC振荡器
- 可选封装形式：SOP24、SSOP24、SOP28、SSOP28、SOP32、LQFP44
应用领域
- LED显示面板
